Antydronowy WLKM z Tarnowa strzela w Ustce [WIDEO]
Pod koniec 2021 roku na Centralnym Poligonie Sił Powietrznych w Ustce odbyły się testy systemu zwalczania bezzałogowych statków latających (BSL) opracowanego przez konstruktorów i naukowców z Zakładów Mechanicznych „Tarnów” S.A. i Wojskowej Akademii Technicznej. Celem testów było przeprowadzenie badań w warunkach poligonowych, tj. sprawdzenia możliwości wykrycia, śledzenia i zwalczania bezzałogowych statków powietrznych klasy mini i mikro.
Defence24.pl - wojsko, przemysł, bezpieczeństwo, geopolityka - Kryzys ukraiński - raport specjalny Defence24.pl

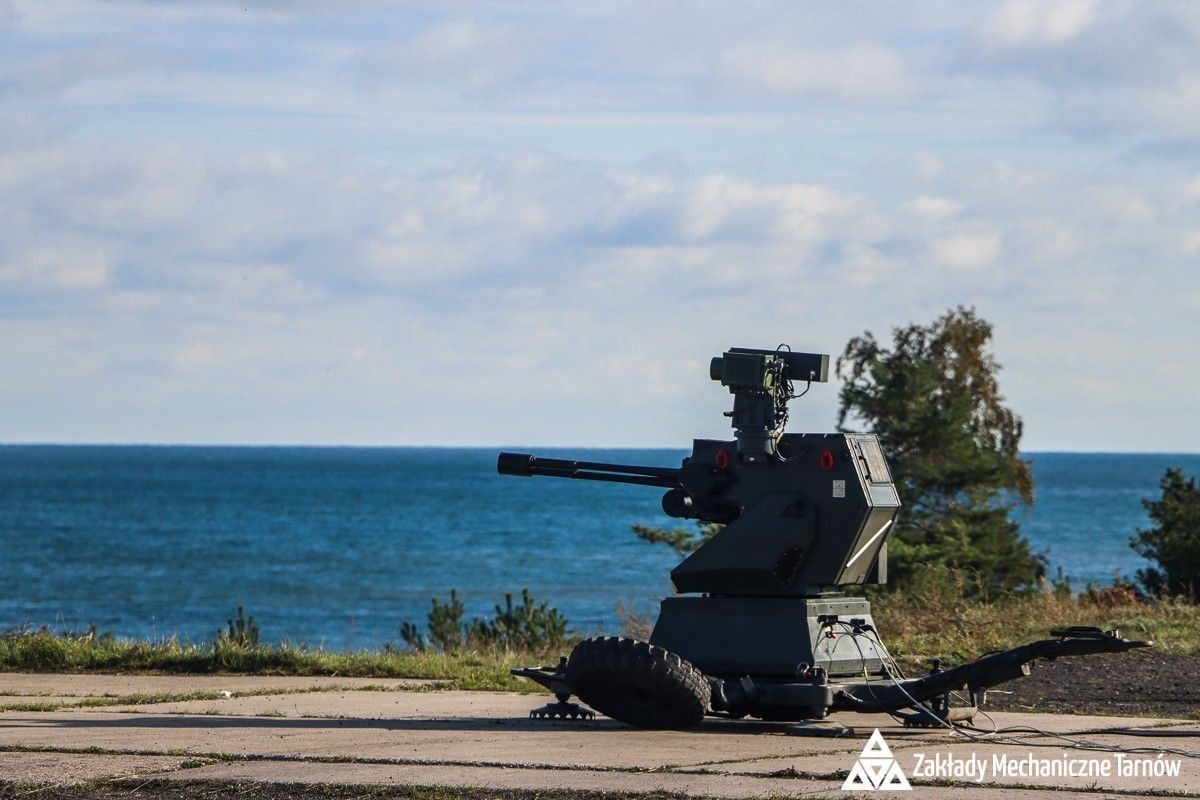

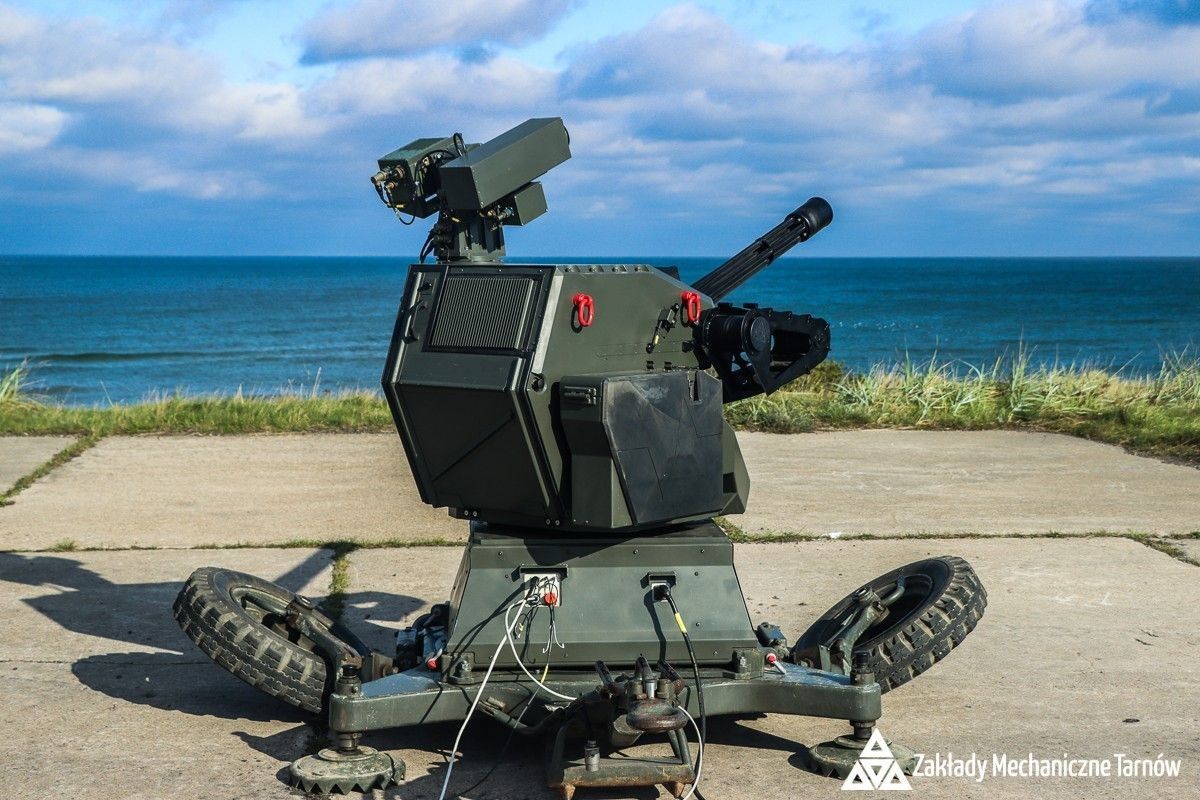

Głównymi elementami systemu jest zdalnie sterowana jednostka ogniowa wyposażona w wielolufowy karabin maszynowy WKLM kal. 12,7 mm (o szybkostrzelności do 3600 strz./min), zintegrowana z głowicą optoelektroniczną wyposażona w wysokiej klasy kamery (dzienną i termalną) oraz dalmierz laserowy. Istotnymi elementami jest również stanowisko operatora umożliwiające zdalną obsługę systemu z bezpiecznej odległości oraz stacja radiolokacyjna, która umożliwia wykrycie przemieszczających się dronów klasy nano z odległości nawet 3,5 km. System jest przeznaczony do zwalczania dronów klasy nano oraz mikro, może być wykorzystywany jako system obrony przeciwlotniczej bliskiego zasięgu, a także jako system „ostatniej szansy" w momencie, gdy inne systemy zawiodły. Jest również efektywny przeciwko sile żywej oraz naziemnemu sprzętowi wojskowemu.
Czytaj też
Jak podkreśla ZM Tarnów, zapewnia też polepszenie bezpieczeństwa chronionych obiektów np. infrastruktury krytycznej (gazo-portów, przepompowni gazu/ropy, rurociągów, centrów komunikacyjnych, stałych baz wojskowych i centrów dowodzenia). Po montażu na odpowiednim nosicielu, system może stanowić mobilny parasol bezpieczeństwa dla stacjonujących jednostek, warsztatów polowych, czy improwizowanych lotnisk. Po dostosowaniu konstrukcji, możliwe jest również wykorzystanie systemu na małych okrętach, w charakterze artyleryjskiego systemu obrony bezpośredniej (ang. CIWS - Close-In Weapon System). Jest to rozwiązanie w pełni oparte o rodzimą myśl inżynierską.
Czytaj też
Zarówno sam środek ogniowy, jak i system kierowania ogniem są dziełem rodzimych inżynierów i powstały dzięki kompetencjom ZM Tarnów. System został wyposażony w układy śledzenia oparte o dane pozyskane z radaru, a także układ śledzenia obiektów w torze wizyjnym. Zostały zaprogramowane trzy tryby działania: w pełni manualny, w którym operator używając manipulatora nakierowuje środek ogniowy na cel, półautomatyczny w którym działania operatora wspomagane są przez automatyczne śledzenie obiektu w torze wideo oraz tryb automatyczny, w którym cel może być przechwycony automatycznie, a operator decyduje o oddaniu strzału w odpowiednim momencie wskazanym przez system.
Czytaj też
Grudniowa wizyta na poligonie przyniosła tarnowskim inżynierom wiele wniosków, wskazano również elementy, które należy rozwijać w celu osiągnięcia największej skuteczności przeciwdziałania bezzałogowcom. Podczas testów zweryfikowane zostało działanie układów naprowadzania radarowego oraz optycznego. Możliwe było śledzenie najmniejszych dronów z dużej odległości zarówno z użyciem kamery dziennej jak i termowizyjnej. Potwierdzono również słuszność rozwoju automatyzacji systemu – w przypadku zwalczania bardzo małych obiektów latających na dystansie kilkuset metrów niezbędne jest skuteczne wspomaganie działań operatora z wykorzystaniem rozbudowanego systemu kierowania ogniem. Jak zapewnia ZM Tarnów, badania zakończyły się powodzeniem - uszkodzeniem kilku dronów, co w przypadku faktycznego zagrożenia uniemożliwiłoby ich dalsze działanie.
Projekt „System zwalczania BSL" realizowany w latach 2018-2022 przez konsorcjum składające się z Zakładów Mechanicznych „Tarnów" S.A. (lider) i Wojskową Akademię Techniczną. Uzyskał dofinansowanie Narodowego Centrum Badań i Rozwoju w ramach programu pn. „Przyszłościowe Technologie dla Obronności – Konkurs Młodych Naukowców".
Czytaj też
