Telesystem Mesko: Będą nowe polskie rakiety. Lepsze od Piorunów

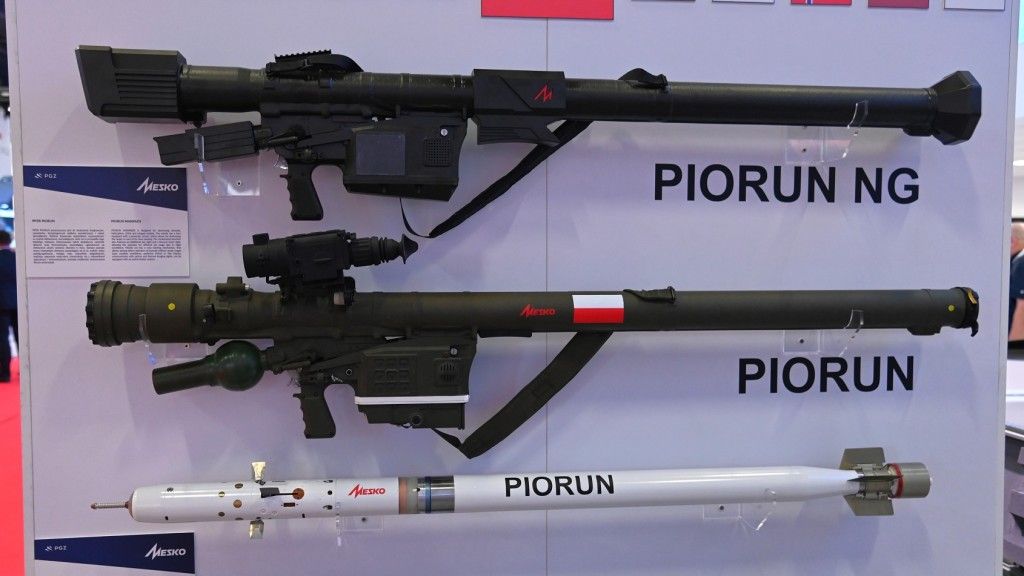

Spółka Telesystem-Mesko pracuje nad dwiema nowej generacji głowicami samonaprowadzającymi. Dzięki tym rozwiązaniom w polskim przemyśle może powstać unowocześniona wersja chwalonej na Ukrainie rakiety przeciwlotniczej bardzo krótkiego zasięgu „Piorun” oraz cała rodzina amunicji rakietowej naprowadzanej „obrazowo”.

Reklama

Sukcesy jakie w starciu z rosyjskim lotnictwem odnosili gruzińscy żołnierze wykorzystując polskie, przenośne zestawy przeciwlotnicze „Grom" i ukraińscy żołnierze wykorzystując „Pioruny" są przede wszystkim efektem opracowania w Polsce zupełnie nowej generacji głowic samonaprowadzających. Z wersji na wersję są one skuteczniejsze i bardziej odporne na zakłócenia stosowane przez przeciwnika, już teraz osiągając poziom niedostępny dla większości konkurencyjnych producentów.

Reklama

Prace nad systemami naprowadzania dla polskich zestawów MANPADS są realizowane głównie w spółce Telesystem-Mesko. Jej najnowszymi wyrobami przygotowanymi do wprowadzenia na wyposażenie Sił Zbrojnych są: głowica samonaprowadzająca multispektralna GSNWK oraz głowica obrazowo-śledząca IIR. Pierwsza z nich może być podstawą do wprowadzenia nowej generacji rakiet przeciwlotniczych klasy MANPADS i pocisków plot krótkiego zasięgu (10-12 km) oznaczanych wstępnie jako „Porun+" lub „Grzmot".

Z kolei głowica obrazowo-śledząca może dać początek całej gamie rakietowych systemów uzbrojenia, które będą mogły nie tylko wykrywać, ale również korzystając z posiadanej bazy danych, „identyfikować" obiekty, wybierając na celu najbardziej wrażliwe miejsce do uderzenia.

Reklama

Zobacz też

Reklama

Głowica samonaprowadzająca wielospektralna GSNWK

Głowica samonaprowadzająca wielospektralna GSNWK jest przeznaczona dla rakiet przeciwlotniczych, które z założenia będą miały możliwość wykrywania i śledzenia słabo promieniujących celów, w tym śmigłowców z osłonami cieplnym oraz bezpilotowych aparatów latających. Najważniejszym elementem GSNWK jest trójdetektorowy koordynator z owiewką, wyposażony w detektory chłodzone argonem dwóch zakresów podczerwieni i ultrafioletowego zakresu widmowego, połączone z przedwzmacniaczami.

Reklama
YouTube cover video
Reklama

Koordynator ten realizuje funkcje śledzenia celu, dokonuje automatycznego porównywania osi optycznej żyroskopu z linią wizowania „rakieta – cel" i wypracowuje kąt namiaru. W skład głowicy GSNWK wchodzi dodatkowo blok elektroniki i obudowa. Zadaniem takiego układu jest przede wszystkim:

-      automatyczne wykrycie, śledzenie i naprowadzanie na cel w wielu kierunkach (na kursie spotkaniowym, pościgowym lub prostopadłym do linii celowania), zarówno w paśmie podczerwonym jak i ultrafioletowym;

Reklama

-      automatyczne wypracowanie kątów elewacji i wyprzedzenia;

-      efektywna dyskryminacja celów rzeczywistych i zakłóceń termalnych (flary, generatory termalne) z wykorzystaniem wspomagania detekcji w paśmie UV;

Reklama

-      częściowo kinematyczna dyskryminacja celów;

-      wypracowanie w pobliżu celu sygnału wyprzedzenia przesuwającego punkt trafienia w kadłub celu.

Reklama

Jednym z najważniejszych powodów wprowadzenia nowej głowicy GSNWK jest konieczność zwiększenie jeszcze bardziej możliwości odróżniania celów faktycznych od zakłóceń termicznych. Zadanie to jest zrealizowane w głowicy przez trójkanałowy, żyroskopowy blok detekcji, który jest sterowany w układzie sprzężenia zwrotnego przez zespół elektroniki dając, w efekcie funkcję śledzenia sygnału celu.

Detektor multispektralny
Detektor multispektralny
Autor. Telesystem Mesko

Promieniowanie poprzez układ optyki wejściowej kierowane jest do dwóch fotoprzetworników pracujących w różnych zakresach widmowych. Dodatkowo dla odróżnienia sygnału celu i zakłócenia dokonuje się rozdzielania obu sygnałów w czasie poprzez odpowiednie ich rozmieszczenie w przestrzeni obiektywu. Wypracowane w koordynatorze sygnały elektryczne dają informację na temat wielkości i położenia celu oraz flar w obu pasmach promieniowania (rozbieżność kątowa pomiędzy osią optyczną żyroskopu a linią wizowania rakieta-cel).

Reklama

Wielokanałowość układu daje nie tylko możliwość wyodrębnienia z odbieranych sygnałów właściwego sygnału celu (co czyni go nieczułym na sygnały zakłóceń termicznych o promieniowaniu przewyższającym promieniowanie celu), ale również podnosi skuteczność algorytmów śledząco-selekcyjnych dając dodatkowe tryby pracy głowicy w zależności od pory dnia. Takimi zakłóceniami termicznymi mogą być zarówno źródła naturalne (np. promieniowanie odbite ziemi lub słońca), jak i flary wystrzeliwane z obiektów latających lub odbijane od nich tło - „odblaski".

Model głowicy multispektralnej wykorzystywany do badań
Model głowicy multispektralnej wykorzystywany do badań
Autor. Telesystem Mesko

Tak więc funkcja selekcji przed naturalnymi i zorganizowanymi zakłóceniami jest realizowana poprzez:

Reklama

-      Filtrację spektralną drogą optymalizacji zakresów spektralnych pracy głowicy GSNWK z zastosowaniem trzech zakresów spektralnych;

-       Filtrację przestrzenno – częstotliwościową przez stosowanie modulacji strumienia światła poprzez raster analizujący fotodetektorów;

Reklama

-       Filtrację dopasowaną do kanału elektronicznego;

-       Minimalizacja pola widzenia i przechwycenia celu;

Reklama

-       Metody logicznego rozpoznania celu.

Budowa koordynatora KD-WK
Budowa koordynatora KD-WK
Autor. Telesystem Mesko

By zrealizować te zadania w Telesystem Mesko opracowano wiele nowatorskich rozwiązań. Przykładowo aby optymalnie wykorzystać sygnały pochodzące z zamontowanych w wirującym obiektywie detektorów, sygnały te są wzmacniane jeszcze w obiektywie przez umieszczone tam przedwzmacniacze. Dzięki temu sygnały te nie zanikają w elektrycznym złączu obrotowym, gdy są przekazywane do bloku elektroniki.

Reklama

Detektory na podczerwień są chłodzone do temperatury -190°C i w tym celu w głowicy są zastosowane skraplarki Joule'a-Thomsona zasilane sprężonym gazem (azotem lub argonem). Proces schładzania detektora jest jednorazowy, a schłodzenie następuje na stanowisku odpalania nośnika. Gaz roboczy podawany jest do głowicy z jednorazowego wysokociśnieniowego zbiornika lub z instalacji pokładowej platformy startowej. W czasie lotu nośnika i pracy wielospektralnej głowicy samonaprowadzającej, detektor utrzymywany jest w niskiej temperaturze dzięki zapasowi skroplonego gazu i wielkość tego zapasu wyznacza czas działania głowicy, a więc również zasięg rakiety.

YouTube cover video

Głowica obrazująco-śledząca IIR

Reklama

Kolejnym rozwiązaniem przygotowywanym przez spółkę Telesystem-Mesko jest głowica obrazująco-śledzącej IIR (imaging seekers). Tego rodzaju rozwiązania zalicza się do tzw. czwartej generacji (trzecią są zestawy z głowicą multispektralną). W przypadku głowicy obrazująco-śledzącej IIR obraz celu jest wytwarzany na matrycy składającej się z wielu detektorów ułożonych w szyku: wcześniej liniowym (skanowanym), o obecnie dwuwymiarowym 2D, prostokątnym (focal plane array).

Zobacz też

Sposób otrzymywania w ten sposób obrazu termicznego można porównać do tego jak działa cyfrowy aparat fotograficzny. W głowicy obrazująco-śledzącej IIR następuje jednak porównanie (według określonego algorytmu) założonego modelu wyświetlonego w płaszczyźnie 2D z obrazem otrzymanym na matrycy poprzez system optyczny głowicy poszukującej. Dodatkowo, żeby zwiększyć dokładność naprowadzania w fazie końcowej lotu pocisku, obraz z matrycy jest przetwarzany z wykorzystaniem algorytmów automatycznego wykrywania i śledzenia celu.

Reklama
Głowica obrazująco-śledząca IIR
Głowica obrazująco-śledząca IIR
Autor. Telesystem Mesko
Reklama

Rozwiązanie to nie było wcześniej powszechnie stosowane w systemach uzbrojenia ze względu na: problemy technologiczne związane z wytworzeniem niewielkiej matrycy z systemem chłodzenia o odpowiedniej jakości, ograniczenia co do mocy obliczeniowej komputerów pokładowych oraz wysokie koszty. Obecnie wszystkie te trzy czynniki zaczynają mieć coraz mniejsze znaczenie i wprowadzenie głowic obrazująco-śledzących IIR na szerszą skalę jest już tylko kwestią czasu.

W wyścigu tym Polska jest w o tyle uprzywilejowanej sytuacji, że nie startuje od zera, produkując jeden z najlepszych, przenośnych zestawów przeciwlotniczych na świecie („Piorun"). Rozwiązania tam zastosowane mogą być w dużej części zaadoptowane dla potrzeb nowego pocisku, przyśpieszając w ten sposób prace oraz zmniejszając ryzyko pojawiające się przy tworzeniu czegoś zupełnie nowego.

Reklama
Wersje rozwojowe rakiety przeciwlotniczej „Grzmot” z głowicą obrazową IIR oraz multispektralną
Wersje rozwojowe rakiety przeciwlotniczej „Grzmot” z głowicą obrazową IIR oraz multispektralną
Autor. Telesystem Mesko
Reklama

Prace te są w Polsce prowadzono dwutorowo. W pierwszej kolejności korzysta się z francuskiego detektora tworząc głowicę „długofalową" LWIR (12 µm) opartą o detektor matrycowy bolometryczny Lynred ATI: Advanced Thermal Imager 640 (640 x 480). Z badań wynika, że takie rozwiązanie zapewnia wykrywania samolotu myśliwskiego z silnikiem odrzutowym co najmniej z odległości 10 km.

Ale planuje się również budowę „polskiej" głowicy w paśmie „średniofalowym" MWIR (3.7μm – 4.8 μm) opartej o chłodzony detektor T2SL Vigo (640 x 512). W tym przypadku zasięg wykrywania samolotu myśliwskiego z silnikiem odrzutowym zwiększa się do ponad 12 km. W obu przypadkach zakłada się wykorzystanie części mechanicznej o takiej samej budowie. Przykładowo stabilizacja systemu ma być dwuosiowa, przegubowa, z zakresem kątowym w azymucie ±30° i w elewacji ±30° oraz z maksymalną prędkością kątową w obu osiach do 30 °/s.

Reklama

Tego rodzaju głowice naprowadzające mogą być stosowane w bardzo wielu typach amunicji: przeciwlotniczej, przeciwpancernej i przeciwokrętowej. Ich pojawienie się może zmienić sposób działania na polu walki, ponieważ wprowadzona zostanie w ten sposób broń „inteligentna", zdolna do znalezienie konkretnego przeciwnika i eliminująca go poprzez uderzenie w jego najsłabszy punkt. Wszystko to będzie dodatkowo realizowane przy bardzo dużej odporności na stosowane przez nieprzyjaciela środki maskowania i zakłócania aktywnego.
