Nowoczesne laboratorium EMC powstało w Gdyni. Wielka inwestycja zbrojeniówki

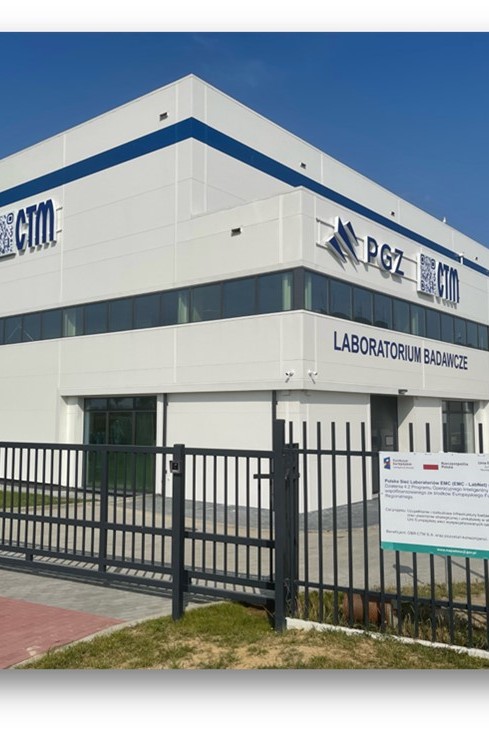

Budynek laboratoriów badawczych
Fot. OBR CTM S.A.

W Ośrodku Badawczo-Rozwojowym Centrum Techniki Morskiej powstał nowoczesny kompleks laboratoryjny zrealizowany w ramach projektu pn. Polska Sieć Laboratoriów EMC. Dzięki nowej inwestycji możliwe jest przeprowadzenie badań urządzeń wojskowych i cywilnych pod względem kompatybilności elektromagnetycznej i sygnatur pola magnetycznego. Co więcej, w kompleksie znajdują się pomieszczenia do testów klimatycznych, wibracyjnych oraz udarowych. Powstała infrastruktura istotnie zwiększy możliwości Spółki w zakresie działalności badawczej.

Kompleks laboratoryjny składa się z dwóch nowych obiektów, budynku głównego oraz konstrukcji namiotowej.

Budynek główny mieści:

  • dziesięć nowoczesnych stanowisk do badań kompatybilności elektromagnetycznej EMC;
  • największą w Polsce północnej komorę bezodbiciową SAC 10 do badań emisji i odporności promieniowanej;
  • dedykowaną przestrzeń do wykonywania testów mechanicznych i środowiskowych dla potrzeb której zakupiono m.in. nową maszynę do wibracji pozwalającą na testowanie urządzeń ważących nawet 300 kg.

Konstrukcja namiotowa służy do pomiaru pól magnetostatycznych.

Komora bezodbiciowa

Komora bezodbiciowa SAC 10
Komora bezodbiciowa SAC 10
Fot. Fot. OBR CTM S.A.

Budowa komory bezodbiciowej znacznie rozszerzyła zakres badań, jakie mogą być prowadzone przez OBR CTM S.A. Zabezpieczono w niej dziesięciometrową odległość pomiarową, czyli maksymalną odległość od urządzenia badanego do anteny. Stąd klasyfikuje się ją w grupie SAC 10. W całej Polsce istnieje jedynie kilka tej klasy komór udostępnionych dla klientów zewnętrznych. Komora pozwala na badania urządzeń do wysokości 2 metrów.

Komora SAC 10 ma 8,55 m wysokości, 13 m szerokości i 21,7 m długości. Wyposażona jest w obrotowy stół pomiarowy o średnicy 5 m. Brama wjazdowa o rozmiarach 3 m x 3 m umożliwia badania wielkogabarytowych obiektów takich jak: armaty okrętowe, silniki oraz pojazdy i urządzenia o wadze do 5 ton.

Obrotowy stół testowy o średnicy 5 m wbudowany w podłogę nowej komory bezodbiciowej
Fot. M.Dura

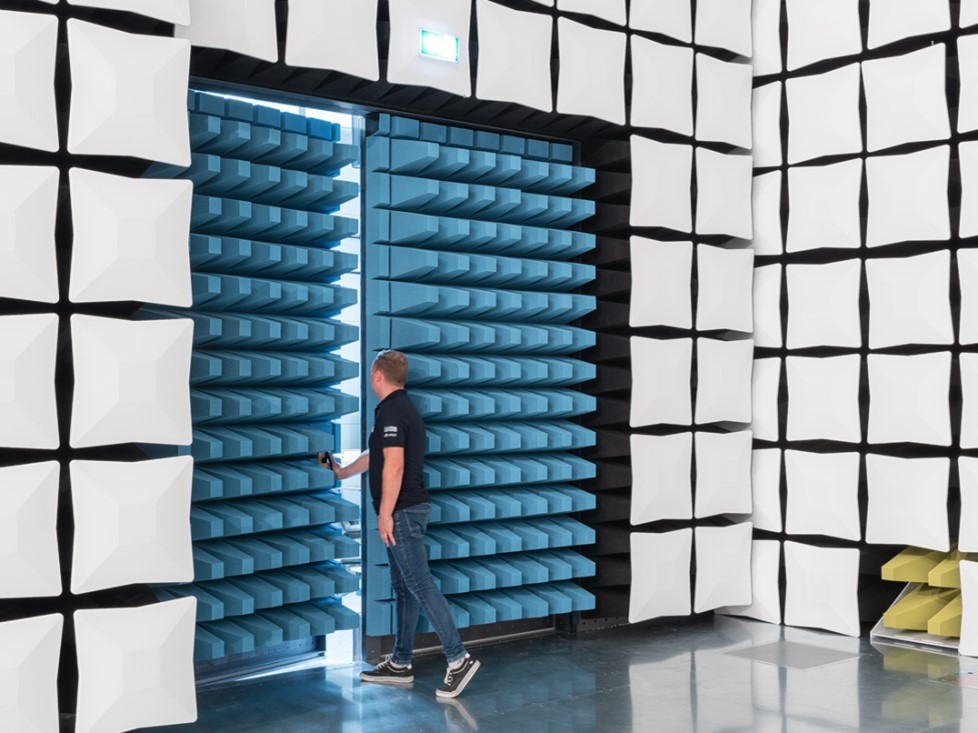

Drzwi prowadzące do nowej komory bezodbiciowej
Fot. OBR CTM S.A.
Metalowe ściany i sufit nowej komory bezodbiciowej pokryte są płytkami ferrytowymi i absorberami  Fot. OBR CTM S.A.
Metalowe ściany i sufit nowej komory bezodbiciowej pokryte są płytkami ferrytowymi i absorberami
Fot. OBR CTM

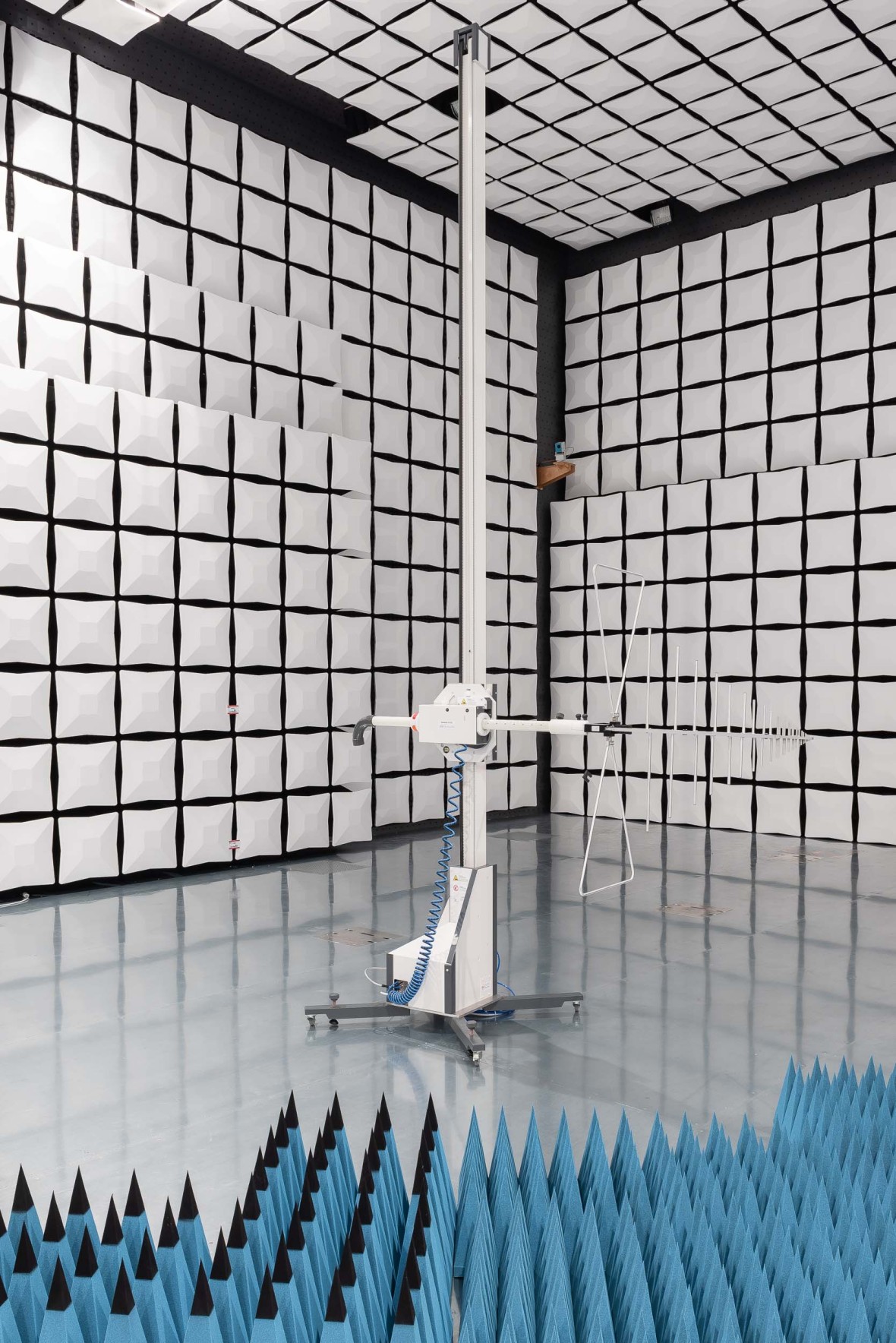

Komora bezodbiciowa SAC 10 posiada bardzo wysokie tłumienie. Ściany oraz sufit pokryto płytkami ferrytowymi o rozmiarach 10 cm x 10 cm, ręcznie przykręcanymi w taki sposób, by nie było pomiędzy nimi szczelin. Na tych płytkach nałożono dodatkowo absorbery tłumiące fale elektromagnetyczne.

Dodatkową zaletą komory bezodbiciowej jest zapewnienie zasilania w wodę i odpływ wody, co pozwala na testowanie urządzeń takich jak pralki lub zmywarki. Co więcej, przygotowano specjalny zbiornik na wodę, który pozwoli na prowadzenie testów EMC również na urządzeniach zanurzonych. Uzyskuje się w ten sposób możliwość sprawdzenia urządzeń w ich normalnym środowisku pracy. Tego typu badania są innowacją w dziedzinie kompatybilności elektromagnetycznej, a OBR CTM S.A. jest gotowy świadczyć usługi w tym zakresie.

Komora SAC 10 posiada funkcjonalność odprowadzania gazów oraz ich detekcję (Ozon, CO, CO2, LPG, tlenek azotu). Wnętrze przygotowane jest do badań samochodów, które w czasie testów mogą mieć uruchomione silniki.

Kompleks laboratoryjny OBR CTM S.A. ma możliwość wykonywania najszerszego zakresu badań EMC w Polsce wynikających z wymagań zawartych w normie obronnej NO-06-A200. Osiągnięto to m.in. budując komorę bezodbiciową.

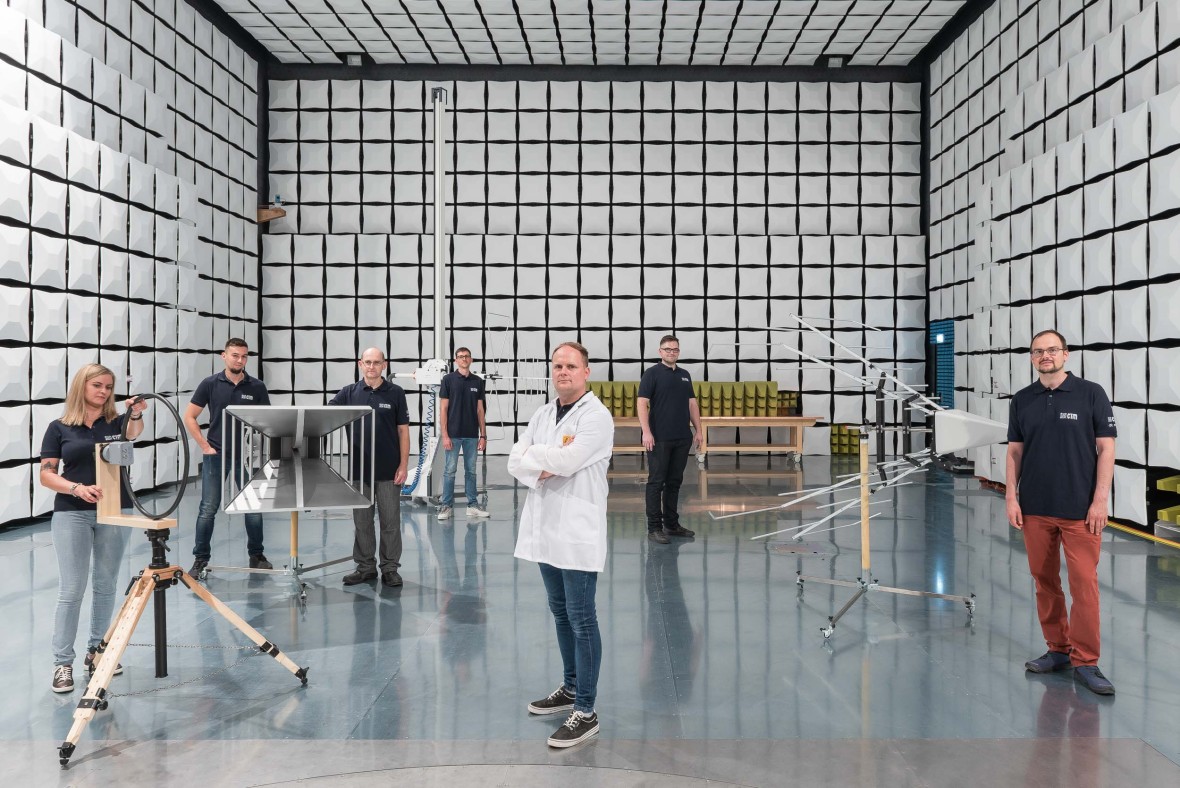

Wnętrze komory SAC 10
Fot. OBR CTM S.A.

W komorze SAC 10 zainstalowano także stanowisko do badań odporności urządzeń na impuls elektromagnetyczny NEMP (ElectroMagnetic Pulse). Można na nim wygenerować impuls o napięciu 50 kV oraz przebadać obiekty o wymiarach 1,15 m wysokości i 3,75 m długości. Co ważne, dzięki umiejscowieniu stanowiska wew. budynku, badania NEMP możliwe są przez cały rok.  Procedura badań zawarta jest w odpowiednich normach obronnych i stosowana do testowania określonego sprzętu wojskowego.

Stanowisko pomiaru pól magnetostatycznych

Stanowisko znajduje się w lżejszej konstrukcji namiotowej z pokryciem materiałowym na stelażu wykonanym z drewna i stali niemagnetycznej. Możliwe są badania dużych obiektów do masy 15 ton.

Stanowisko do badania pól magnetostatycznych
Fot. M.Dura
Wnętrze stanowiska do badania pól magnetostatycznych
Fot. M.Dura

Polska Sieć Laboratoriów EMC

Nowy kompleks laboratoryjny zbudowany przez Ośrodek Badawczo-Rozwojowy Centrum Techniki Morskiej powstał w ramach rządowego „Programu Operacyjnego Inteligentny Rozwój 2014-2020". Inwestycja współfinansowana jest przez Polski Fundusz Rozwoju. Koszt całego projektu opiewa na kwotę 61 111 888,99 zł przy dofinansowaniu 40 milionów złotych z Funduszy Unijnych.

Założeniem „Programu Operacyjnego Inteligentny Rozwój 2014-2020" jest zbudowanie Polskiej Sieci Laboratoriów EMC (EMC-LabNet), która jest wspólnym przedsięwzięciem konsorcjantów: Wojskowej Akademii Technicznej, Politechniki Białostockiej, Politechniki Wrocławskiej, Politechniki Rzeszowskiej i OBR CTM S.A..

Głównym celem Konsorcjum EMC-LabNet jest:„Uzupełnienie i rozbudowa infrastruktury badawczej konsorcjantów oraz utworzenie strategicznej i unikatowej w skali kraju i Unii Europejskiej sieci wyspecjalizowanych laboratoriów EMC, stanowiących komplementarne i kluczowe zaplecze dla zaawansowanych badań naukowych, prac rozwojowych i badań certyfikacyjnych, prowadzonych na rzecz poprawy funkcjonowania i konkurencyjności polskiej gospodarki, ochrony środowiska naturalnego, ludzi i urządzeń technicznych przed promieniowaniem elektromagnetycznym" (mapadotacji.gov.p).

Zespół badawczy laboratoriów EMC-LabNet w Gdyni
Fot. OBR CTM S.A.

Gotowi na przyszłe wyzwania

Kompleks laboratoryjny OBR CTM S.A. jest przygotowany zarówno do testowania sprzętu wojskowego (armaty okrętowe, silniki, pojazdy) jak i komercyjnego (telewizory, pralki, lodówki, komputery). Co ważne, oferta obejmuje przeprowadzenie pełnego zestawu testów wymaganych przez obowiązujące normy. Istotnym atutem jest fakt, że badania można przeprowadzać przez cały rok, a dzięki zwiększonej liczbie stanowisk badawczych czas realizacji zamówień jest znacznie krótszy. Unikatowa wymiarowo komora SAC 10 pozwala na przeprowadzenie badań EMC dużych obiektów o masie do 5 ton. Ponadto laboratoria OBR CTM S.A. doposażone są w nowoczesne stanowiska do testów środowiskowych, dzięki którym możliwe jest zapewnienie kompleksowych usług badawczych.

Fot. OBR CTM S.A.

Laboratoria Badawcze OBR CTM S.A. świadczą nieprzerwanie od ponad 25 lat akredytowane usługi badawcze zgodnie z zakresami akredytacji Polskiego Centrum Akredytacji. Laboratorium Kompatybilności Elektromagnetycznej posiada certyfikat AB 295, natomiast Laboratorium Wibroakustyki, Odporności Udarowej i Pól Magnetycznych certyfikat AB 296.

Od roku 2008 Laboratoria Badawcze OBR CTM S.A. posiadają certyfikaty akredytacji MON w zakresie obronności i bezpieczeństwa. Laboratorium Kompatybilności Elektromagnetycznej posiada certyfikat 20/MON/2020, natomiast Laboratorium Wibroakustyki, Odporności Udarowej i Pól Magnetycznych certyfikat 19/MON/2020.

Artykuł przygotowany we współpracy z OBR CTM S.A.
