Kiedy projektować źródła zasilania w nowych systemach?

Tak wczesne zaangażowanie specjalistów BTO w proces projektowania systemów wojskowych nie jest jedynie optymalizacją techniczną, lecz warunkiem koniecznym dla zapewnienia przeżywalności personelu, efektywności kosztowej programów modernizacyjnych oraz osiągnięcia przewagi taktycznej.

Paradygmat inżynierii systemowej i rola modelu V w projektach obronnych

Zrozumienie znaczenia wczesnego zaangażowania firmy BTO wymaga osadzenia procesu projektowego w ramach inżynierii systemowej (System Engineering - SE). Fundamentalnym narzędziem w tej dziedzinie jest model V, który stanowi graficzną reprezentację cyklu życia rozwoju systemu. Model ten dzieli proces na dwie główne gałęzie: lewą, skupioną na dekompozycji wymagań i projektowaniu, oraz prawą, odpowiadającą za integrację, weryfikację i walidację.

Kluczowym celem stosowania modelu V w technice wojskowej jest redukcja całkowitego kosztu cyklu życia systemu (ang. Total Cost of Ownership - TCO) poprzez wczesną identyfikację ryzyk. Analizy przeprowadzone przez Defense Acquisition University wskazują na zjawisko „blokowania kosztów” (ang. cost lock-in), gdzie decyzje podjęte na etapie koncepcyjnym, generujące zaledwie 15% całkowitych wydatków projektowych, determinują aż 75% przyszłych kosztów eksploatacji, serwisu i modernizacji. W kontekście zasilania oznacza to, że wybór architektury akumulatorowej na samym początku definiuje, jak kosztowne i trudne będzie testowanie, produkcja oraz utrzymanie systemu w gotowości bojowej przez kolejne dekady.

Wczesne włączenie BTO pozwala na realizację tzw. „projektowania zorientowanego na walidację” (ang. Design-to-Validation). Eksperci z Łodzi, uczestnicząc w definiowaniu wymagań użytkownika (ang. User Requirement Specifications), mogą od samego początku mapować parametry operacyjne na konkretne rozwiązania techniczne, co zapewnia pełną identyfikowalność i minimalizuje prawdopodobieństwo kosztownych zmian inżynieryjnych (ang. Engineering Change Proposals - ECP) na późniejszych etapach. Statystyki programów obronnych, takich jak Joint Strike Fighter (JSF), pokazują, że programy z licznymi zmianami wymagań po rozpoczęciu rozwoju notują wzrost kosztów średnio o 72%, podczas gdy stabilne projekty generują jedynie 11-procentowy wzrost.

Etapy zaangażowania: od fazy koncepcyjnej do dojrzałości technologicznej

Odpowiedź na pytanie, na jakim etapie firma BTO powinna brać udział w nowych projektach, jest jednoznaczna: integracja musi nastąpić na poziomach dojrzałości technologicznej TRL 1–3. Jest to faza, w której badania podstawowe przechodzą w badania stosowane, a koncepcje technologiczne są formułowane i poddawane pierwszym testom analitycznym oraz laboratoryjny.

Faza TRL 1 to etap obserwacji i raportowania podstawowych zasad naukowych. Udział BTO na tym poziomie pozwala na ocenę, czy teoretyczne założenia dotyczące gęstości energii lub mocy są w ogóle osiągalne przy użyciu obecnych lub prognozowanych technologii elektrochemicznych. Przejście do TRL 2 wiąże się z formułowaniem konkretnych zastosowań. To właśnie tutaj BTO może zaproponować „architekturę energetyczną”, która staje się integralnym elementem systemu, a nie tylko jego modułem zasilającym.

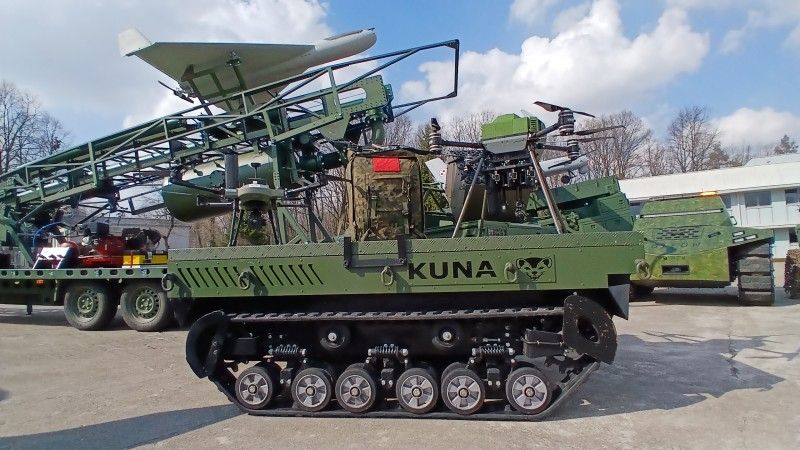

Na etapie TRL 3, który obejmuje dowód koncepcji (ang. Proof of Concept), BTO przeprowadza badania laboratoryjne mające na celu fizyczną walidację przewidywań analitycznych. W przypadku systemów bezzałogowych (BSP/BPL), sensorycznych czy łączności, kluczowe jest ustalenie profili obciążenia oraz cykli pracy. Wczesne modelowanie tych parametrów przez BTO pozwala uniknąć przewymiarowania systemu, co bezpośrednio przekłada się na redukcję masy i objętości – parametrów krytycznych w technice wojskowej.

Poziomy od TRL 4 do TRL 6 stanowią pomost między badaniami a demonstracją technologii w środowisku zbliżonym do rzeczywistego. Na etapie TRL 4 następuje integracja komponentów zasilających w niskowierny prototyp (ang. alpha prototype), co pozwala na wstępną ocenę kompatybilności elementów. Dzięki wczesnemu zaangażowaniu, BTO może na tym etapie szybko reagować na problemy z integracją mechaniczną czy termiczną, zanim zostaną one „zamrożone” w ostatecznym projekcie.

Argumenty za jak najwcześniejszym włączeniem firmy BTO

Decyzja o wczesnym włączeniu dostawcy systemów zasilania, takiego jak BTO, wynika z konieczności optymalizacji systemu jako całości, a nie tylko jego poszczególnych komponentów. Podejście systemowe traktuje akumulator jako integralną część danego rozwiązania.

Optymalizacja masy i objętości

W inżynierii wojskowej kluczowymi metrykami są rozmiar, masa, moc i koszt (ang. Size, Weight, Power, and Cost - SWaP-C). Późne włączenie ekspertów BTO skutkuje zazwyczaj adaptacją istniejących, gotowych rozwiązań (ang. COTS), które mogą nie być optymalnie dopasowane do dostępnej przestrzeni. Wczesna współpraca pozwala na zaprojektowanie „dedykowanych pakietów akumulatorowych”, które mogą przyjmować nieregularne kształty, dopasowane do obudowy drona czy wnętrza pojazdu, co pozwala na maksymalizację gęstości energii w danej objętości.

W przypadku systemów przenośnych, takich jak urządzenia noszone przez żołnierzy (ang. Conformable Wearable Batteries - CWB), masa jest parametrem krytycznym dla wydolności fizycznej personelu. BTO, projektując pakiety od zera, może wybrać chemię ogniw i architekturę obudowy, która redukuje masę systemu zasilania nawet o 20% w porównaniu do rozwiązań standardowych, eliminując na przykład zbędne układy grzewcze dzięki zastosowaniu odpowiedniej chemii niskotemperaturowej.

Minimalizacja ryzyka projektowego i kosztowego

Późne włączenie dostawcy systemu zasilania skutkuje koniecznością stosowania kompromisów, które negatywnie wpływają na parametry końcowe. Ryzyka te obejmują:

• Przewymiarowanie systemu: konieczność zastosowania większej baterii niż faktycznie wymagana, aby zrekompensować straty wynikające ze słabej efektywności układu;
• Skrócenie żywotności: niewłaściwie dobrane ogniwa do cyklu pracy systemu szybciej ulegają degradacji, co zwiększa koszty serwisu;
• Opóźnienia harmonogramu: konieczność zmian, przeprojektowania architektury zasilania na etapie budowy prototypów jest jedną z głównych przyczyn niedotrzymywania terminów w programach modernizacyjnych.

Wczesny udział BTO pozwala na przeprowadzenie analizy macierzy ryzyk obejmującej nie tylko aspekty techniczne, ale i łańcuch dostaw (np. prognozowanie wycofywania komponentów z produkcji - EOL), co zapewnia długofalową stabilność projektu.

Specyficzne wymagania systemów obronnych

Systemy zasilania w sektorze obronnym podlegają rygorom, które rzadko występują w zastosowaniach cywilnych. Firma BTO musi brać pod uwagę nie tylko ekstremalne warunki środowiskowe, ale także specyficzne wymogi bezpieczeństwa, certyfikacji oraz zarządzania sygnaturą energetyczną.

Wysokie wymagania środowiskowe i mechaniczne: MIL-STD-810H

Globalnym wyznacznikiem dla wytrzymałości sprzętu wojskowego jest norma MIL-STD-810H. Akumulatory stosowane w wojskowych systemach muszą zachować pełną funkcjonalność w warunkach, które dla standardowej elektroniki są niszczące. Wymagania te są również odzwierciedlone w Polskich Normach Obronnych, takich jak NO-06-A101 i NO-06-A103.

Firma BTO, posiadając własne laboratorium elektryczno-fizyczne, może weryfikować te parametry na wczesnym etapie, co daje pewność, że produkt końcowy spełni wymagania operacyjne Wojska Polskiego w każdym zakątku świata.

Kompatybilność elektromagnetyczna: MIL-STD-461G

Baterie wojskowe to nie tylko ogniwa, ale przede wszystkim zaawansowana elektronika sterująca (ang. Battery Management System - BMS). Systemy te muszą spełniać normę MIL-STD-461G dotyczącą kontroli zakłóceń elektromagnetycznych (EMI). Wymagania te dzielą się na cztery główne kategorie:

1. Emisje przewodzone (ang. Conducted Emissions - CE): kontrola energii przekazywanej na linie zasilające i sygnałowe (np. CE101, CE102 od 30 Hz do 10 MHz).
2. Przewodzenie indukcyjne (ang. Conducted Susceptibility - CS): odporność na zakłócenia pochodzące z innych urządzeń na tej samej szynie zasilającej.
3. Emisje promieniowania (ang. Radiated Emissions - RE): zapobieganie wykryciu urządzenia przez pasywne systemy przeciwnika (np. RE102 do 18 GHz).
4. Podatność na promieniowanie (ang. Radiated Susceptibility - RS): zapewnienie, że silne pola magnetyczne (np. z radarów) nie zakłócą pracy BMS.

Wczesna współpraca ze specjalistami BTO pozwala na zaprojektowanie odpowiedniego ekranowania, filtrowania oraz optymalizację topologii PCB, co jest niezbędne w gęsto upakowanych środowiskach elektronicznych, takich jak platformy bezzałogowe czy systemy komunikacji.

Zarządzanie sygnaturą energetyczną (Stealth)

Współczesne techniki maskowania (ang. signature management) wykraczają poza kamuflaż wizualny. Systemy zasilania są źródłem sygnatury termicznej i elektromagnetycznej. Tradycyjne akumulatory litowe w niskich temperaturach wymagają podgrzewania, co tworzy wyraźny ślad cieplny widoczny dla przeciwnika korzystającego z systemów termowizyjnych.

Ekspertyza BTO pozwala na ograniczenie tego ryzyka poprzez:

• eliminację układów grzewczych: wykorzystanie chemii niskotemperaturowej (np. specjalne elektrolity o niskiej lepkości), która działa bez podgrzewania w temp. do -40°C;
• pasywne chłodzenie: projektowanie obudów z materiałów o wysokiej przewodności cieplnej (np. aluminium), które równomiernie rozpraszają ciepło, zapobiegając powstawaniu "hot spotów";
• materiały zmiennofazowe (PCM): zastosowanie materiałów absorbujących energię cieplną podczas ucieczki termicznej, co zapobiega propagacji pożaru i drastycznie zmniejsza zewnętrzną temperaturę obudowy.

Dobór chemii ogniw - kluczowy kompromis inżynieryjny

Jednym z najważniejszych zadań eksperta BTO na etapie koncepcyjnym jest dobór odpowiedniej technologii ogniw. W technice wojskowej nie istnieje „najlepsza” chemia – każda decyzja jest kompromisem między gęstością energii, gęstością mocy, bezpieczeństwem i trwałością.

Wybór chemii NMC (ang. Nickel Manganese Cobalt – rodzaj ogniwa litowo-jonowego, w którym katodę wykonano z połączenia niklu, manganu i kobaltu) jest preferowany w systemach, gdzie kluczowy jest zasięg i czas trwania misji, ze względu na najwyższą praktyczną gęstość energii. Z kolei LFP (ang. Lithium Iron Phosphate – również ogniwo litowo-jonowe, w którym katodę wykonano z litowego fosforanu żelaza) znajduje zastosowanie tam, gdzie bezpieczeństwo i koszt cyklu życia są priorytetem, np. w lądowych platformach bezzałogowych transportowych (UGV). Technologia litowo-tytanowa LTO (ang. Lithium-titanate), mimo wysokiej ceny i dużej masy, jest bezkonkurencyjna w warunkach ekstremalnego zimna i w systemach wymagających błyskawicznego naładowania.

Ekspert BTO uczestniczący w tych decyzjach, analizuje profil misji. Na przykład, dla systemów pracujących w trybie „Silent Watch” (długotrwały dozór przy minimalnym poborze prądu i bez pracy silnika wewnętrznego spalania), kluczowa jest niska stopa samorozładowania i wysoka sprawność przy małych obciążeniach, co należy optymalizować na poziomie doboru ogniw i konfiguracji BMS.

Rola BMS jako elementu przewagi operacyjnej

Battery Management System (BMS) to „mózg” akumulatora, który w rozwiązaniach BTO staje się aktywnym elementem zarządzania energią na polu walki.

Wczesne zaprojektowanie BMS pozwala na precyzyjne monitorowanie parametrów krytycznych:

• stan naładowania: dokładność pomiaru SoC jest kluczowa dla dowódcy planującego misję. W przypadku ogniw LFP, których krzywa napięcia jest "płaska jak pustynia", BTO stosuje zaawansowane algorytmy zliczania ładunku (ang. Coulomb counting), aby uniknąć nagłego wyłączenia systemu;
• kondycja baterii: monitorowanie degradacji ogniw pozwala na predykcyjne utrzymanie, co zwiększa np. dostępność floty systemów bezzałogowych;
• aktywne balansowanie: systemy BTO wyrównują napięcia ogniw z dokładnością do 0,01V, co pozwala na pełne wykorzystanie pojemności pakietu nawet po setkach cykli.

BMS projektowany przez BTO implementuje mechanizmy wczesnego wykrywania wzrostu temperatury i gazowania ogniw. W przypadku wykrycia zagrożenia, system może izolować uszkodzone sekcje akumulatora, umożliwiając dalszą pracę urządzenia przy ograniczonej mocy (ang. fail-safe mode), co w warunkach bojowych może decydować o możliwości bezpiecznego wycofania się jednostki.

Konsekwencje późnego włączenia dostawcy baterii

Ignorowanie roli BTO w fazach TRL 1–3 prowadzi do szeregu problemów, które często stają się widoczne dopiero na etapie testów kwalifikacyjnych, gdy redesign jest już niemożliwy lub zbyt drogi.

Gdy dostawca baterii jest proszony o „włożenie prądu do gotowej obudowy”, dochodzi do zjawiska ograniczonej optymalizacji. Skutkuje to:

• niedopasowaniem parametrów: akumulator może nie być w stanie dostarczyć wymaganej mocy impulsowej niezbędnej dla nowoczesnych efektorów (np. laserów impulsowych USPL), ponieważ nie uwzględniono tego w architekturze wewnętrznej pakietu;
• kompromisami bezpieczeństwa: konieczność upchnięcia dużej ilości energii w małej, nieprzystosowanej przestrzeni zwiększa ryzyko przegrzania i pożaru;
• zwiększeniem masy: zamiast lekkiego, zintegrowanego systemu, stosuje się ciężkie, standaryzowane moduły z dodatkowymi adapterami i okablowaniem.

Późna integracja często pomija aspekty certyfikacji transportowej (UN38.3) i wojskowej. Brak uwzględnienia norm EMI na wczesnym etapie PCB skutkuje tym, że system „sieje” zakłócenia, które uniemożliwiają pracę radiostacji pokładowych. Koszt poprawy takiego błędu na etapie prototypu jest dziesięciokrotnie wyższy niż na etapie projektu.

Rola firmy BTO jako partnera technologicznego

Analiza działalności BTO Sp. z o.o. wskazuje, że spółka ta ewoluowała z dostawcy komponentów w stronę pełnoprawnego centrum R&D.

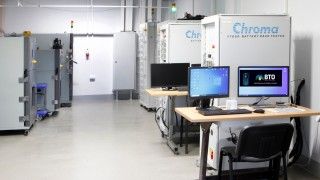

Firma posiada własne laboratorium elektryczno-fizyczne, które jest wykorzystywane do opracowywania innowacyjnych technologii, takich jak skalowalny system akumulatorowy nowej generacji EXERGY PACK (EP). Projekt ten, współfinansowany ze środków UE w ramach programów sektorowych IUSER, ma na celu stworzenie nowatorskiego, modułowego systemu zasilania o wysokiej nowości w skali międzynarodowej.

BTO współpracuje z Wojskiem Polskim, Policją oraz Strażą Pożarną, dostarczając zasilanie do tak krytycznych aplikacji jak awionika myśliwców F-16 czy systemy oświetlenia i ogrzewania dla nurków wojskowych. Ta różnorodność doświadczeń pozwala firmie na stosowanie najlepszych praktyk inżynieryjnych z różnych dziedzin.

Bezpieczeństwo i jakoś

BTO kładzie nacisk na eliminację tzw. „akumulatorów rozbiórkowych” i niepewnych ogniw z łańcucha dostaw, co jest kluczowe dla zapewnienia powtarzalności parametrów w produkcji seryjnej sprzętu wojskowego. Innowacyjnym rozwiązaniem firmy są również dwudzielne skrzynie metalowe z komorą gaśniczą, które aktywnie reagują na zapłon akumulatora, izolując go i tłumiąc płomień – funkcja kluczowa dla bezpieczeństwa w magazynach amunicji i na pokładach okrętów.

W kontekście zarządzania jakością, standardy pracy BTO korespondują z wymaganiami AQAP 2110, które narzucają pełną identyfikowalność produktu (ang. traceability) oraz rygorystyczne zarządzanie ryzykiem i konfiguracją, co jest niezbędne w procesach akwizycji NATO.

Podsumowując, zdolność firmy BTO do wczesnego współtworzenia architektury energetycznej systemów obronnych jest kluczowym elementem budowania nowoczesnego potencjału zbrojnego, gwarantującym, że dostarczany sprzęt będzie nie tylko zaawansowany technologicznie, ale przede wszystkim bezpieczny, niezawodny i zoptymalizowany pod kątem realiów współczesnego pola walki.

Artykuł sponsorowany przygotowany we współpracy z firmą BTO Sp. z o.o.
