Optoelektronika z PCO na BALTEXPO 2025 [WIDEO]

Spośród urządzeń prezentowanych na BALTEXPO 2025 szczególną uwagę zwracał Monokular Termowizyjny MT-1. Jest to bowiem najbardziej kompaktowy monokular termowizyjny, jaki kiedykolwiek opracowano w Polsce. Zmniejszono przy tym zarówno wielkość, jak i wagę (która nie przekracza 198 g) – wszystko to przy zachowaniu bardzo wysokich parametrów obrazu (dzięki zastosowaniu nowego typu detektora). Monokular MT-1 może być przy tym wykorzystany oddzielnie, ale też być montowany w goglach starszej rodziny MU-3 oraz nowszej MZN-1.

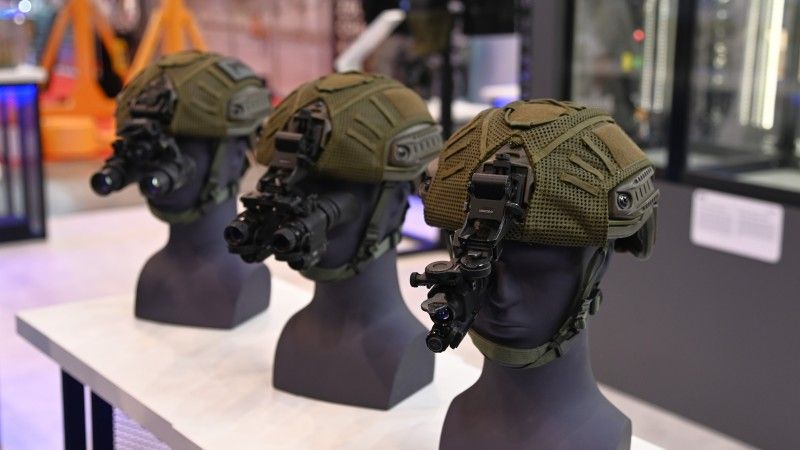

Zminiaturyzowane gogle MU-3ADM to zaawansowane, pasywne urządzenie noktowizyjne o lekkiej i kompaktowej konstrukcji, bazujące na najnowocześniejszych europejskich wzmacniaczach obrazu 16 mm 4G INTENS. Jest to rozwiązanie bardzo dobrze sprawdzające się w warunkach polowych, z doskonałymi parametrami wykrywania, rozpoznania i identyfikacji na wszystkich teatrach działania – od ciężkich warunków pustynnych po tropikalną dżunglę.

Gogle MU-3ADM powstały z połączenia specjalnym mostkiem dwóch monokularów MU-3AM, które zalicza się obecnie do jednych z najlżejszych urządzeń noktowizyjnych na świecie. MU-3AM to tak naprawdę głęboko zmodernizowana wersja noktowizora MU-3, który wcześniej wszedł na wyposażenie Wojsk Lądowych. W porównaniu do swojego pierwowzoru MU-3AM jest o 15 mm krótszy (ma długość 97 mm) i lżejszy aż o 110 g (bez baterii waży 250 g – z baterią 270 g).

MU-3AM jest zasilany standardową baterią alkaliczną AA, która wystarcza na 20 godzin ciągłej pracy. Baterie lub akumulatory są wkładane do pojemnika umieszczonego pod monokularem.

Z kolei gogle noktowizyjne PNL-2ADM są lekkim przyrządem, przeznaczonym do prowadzenia obserwacji w warunkach nocnych, wyposażonym w dodatkowe źródło oświetlenia pracujące w podczerwieni (co pozwala na pracę noktowizora również w zamkniętych pomieszczeniach i przy dużym zaciemnieniu). Sam system optyczny dysponuje dwoma niezależnymi kanałami optycznymi, co pozwala na zachowanie naturalnych kształtów oraz rozmiarów obserwowanych obiektów. Czarno-białe zobrazowanie zapewnia rozróżnialność szczegółów wyższą o 20% od klasycznej noktowizji.

Gogle PNL-2AD/M są kompatybilne z większością wykorzystywanych obecnie hełmów (dzięki uniwersalnemu mocowaniu, przystosowanemu do montażu na każdym typie hełmu Wojsk Lądowych), ale mogą być również stosowane jako przyrząd ręczny (jako lornetka obserwacyjna). System ma dwa źródła zasilania: w zestawie gogli i w pojemniku montowanym z tyłu hełmu. Pojemnik ten pozwala na równomierne rozmieszczenie ciężaru na hełmie. Same gogle ważą jedynie 590 g.

Z kolei lotnicze gogle noktowizyjne PNL-3X są dwuocznym, optoelektronicznym przyrządem przeznaczonym dla pilotów i członków załóg śmigłowców do stosowania w warunkach słabego oświetlenia i w nocy, nie wymagającym jakichkolwiek źródeł sztucznego oświetlenia. Zostały one opracowane na bazie gogli PNL-3 i PNL-3M zgodnie ze standardami nie tylko wojskowymi, ale również cywilnymi. Jest to rozwiązanie bardzo lekkie, ponieważ waży 475 g (przy wadze całego zestawu do 871 g).

Podobnie jak w przypadku MU-3ADM wykorzystywany jest nowoczesny wzmacniacz obrazu 16 mm 4G, gradientowa optyka nowej generacji (co zwiększa szerokość pasma widzenia od 400 nm do ponad 1100 nm oraz zapewnia doskonałe parametry detekcji) oraz wewnętrzny filtr Minus Blue (dzięki czemu można używać gogle przy nocnym oświetleniu kokpitu i wyświetlaczy). Dzięki temu rozwiązaniu istnieje również możliwość detekcji światła laserowego.

Gogle PNL-3X są przy tym łatwe w użytkowaniu. Można je obsługiwać jedną ręką i mają system automatycznego włączania (przy opuszczaniu na oczy) i wyłączania (przy podnoszeniu na kask) oraz mogą działać w trybie ciągłym przez ponad 40 godzin.

Rozwiązaniem przeznaczonym do stosowania na broń strzelecką jest celownik kolimatorowy CK-3 w zestawie z powiększalnikiem kolimatorowym PK-1. Sam celownik CK-3 jest wyposażony w źródło światła LED o dużej mocy, co pozwala na szybkie namierzenie celu przez strzelca. Pomimo tego, układ zasilania gwarantuje ponad 50 000 godzin pracy (przy ciągłym użyciu). Dzięki zastosowaniu powiększalnika kolimatorowego PK-1 można dodatkowo uzyskać trzykrotne powiększenie, co pomaga strzelcowi w szybszym rozpoznawaniu celu, a więc daje mu zdolność do jego szybszego zaatakowania.

Kolejnym rozwiązaniem przeznaczonym dla broni strzeleckiej kalibru 5,56/7,62 mm i prezentowanym na targach BALTEXPO 2025 był dzienny celownik modułowy DCM-1. Jest to połączenie lunetki celowniczej LDK-4 o czterokrotnym powiększeniu (zapewniającej celne strzelanie na dystansach do 600 m) i miniaturowego kolimatora MK-1 (do celowania podczas walki na bliskich odległościach). DCM-1 może być łączony z kombinacją „nocnych” nasadek nokto- i termowizyjnych oraz wskaźnikiem laserowym WL-1T, co pozwala stworzyć dzienno-nocny system celowniczy karabinka szturmowego. Dzięki takiemu zestawowi, żołnierze mają możliwość operowania uzbrojeniem w każdych warunkach pogodowych i niezależnie od pory dnia.

Strzelecki Celownik Termowizyjny SCT zapewnia możliwość wykrycia celu wielkości ludzkiej sylwetki z odległości minimum 1200 metrów. Obraz wyświetlany jest w okularze, którym jest miniaturowy wyświetlacz o rozdzielczości 800x600. Został on wyposażony w specjalny czujnik, wyłączający zobrazowanie, gdy strzelec odsuwa oko od chroniącego go ocznika. Dzięki temu unika się niepożądanego na polu walki efektu podświetlenia twarzy strzelca przez celownik w ciemności.

Do SCT można podłączyć za pomocą kabla długości 1,5 m lekki wyświetlacz nahełmowy, który umożliwia nie tylko precyzyjne prowadzenie ognia w różnych pozycjach strzeleckich, ale również obserwację i ostrzelanie przeciwnika z osłoniętej pozycji, poprzez wystawienie (na przykład zza rogu budynku) jedynie broni z zainstalowanym celownikiem.

Dodatkowo, dzięki zdolności do transmisji obrazu na zewnątrz oraz możliwości sterowania funkcjami celownika przy pomocy interfejsu standardu RS422, możliwe jest użycie celownika SCT jako zdalnie sterowanego urządzenia obserwacyjnego lub potencjalnie jako elementu zautomatyzowanych systemów bojowych. Istnieje też możliwość zapisu obrazu, który można pobrać z urządzenia za pomocą łącza szeregowego RS422.

Celownik ma długość 309 mm i waży z bateriami zasilającymi (6 standardowych baterii lub akumulatorów 1,5V typu AA w szybkowymiennych pojemnikach) 1,25 kg. Baterie te zapewniają przynajmniej 8 godzin nieprzerwanej pracy.

Noktowizor strzelecki PCS-20MD to urządzenie do montażu na broni strzeleckiej, które pozwala na prowadzenie obserwacji i namierzanie celów w warunkach naturalnego nocnego oświetlenia na odległości minimum 550 m. Posiada on siatki balistyczne dedykowane dla karabinów MSBS GROT (5,56×45 mm), wz. 96 Beryl (5,56×45 mm) i UKM-2000 (7,62×51 mm) oraz ogólną siatkę celowniczą dla dowolnych karabinów w kalibrze 5,56×45 mm lub 7,62×51 mm.

System optyczny zapewnia powiększenie x2,5, pole widzenia: 12 stopni z zakresem ogniskowania obiektywu od 0,25 m do ∞. Dodatkową pomocą dla strzelca jest

• inklinometr wskazujący przechylenie broni; - manualna regulacja wzmocnienia; - wskaźnik rozładowania baterii; - zapis ustawień do pamięci nieulotnej z możliwością powrotu do ustawień fabrycznych; - regulacja jasności znaków graficznych na mikrowyświetlaczu.

Noktowizor PCS-20MD jest wodoszczelny i odporny na działanie niekorzystnych wpływów środowiska (opady atmosferyczne, pył, piasek itp.). Jest zasilany baterią CR123 3 V, co zapewnia pracę przez 40 h. Bez baterii celownik waży około 1 kg.

Lornetka termowizyjna NPL-1T jest przeznaczona do obserwacji dziennej i nocnej bez względu na poziom panującego oświetlenia, warunki atmosferyczne (działając we mgle i zadymieniu) i klimatyczne. Jest to tak naprawdę zestaw obserwacyjny, który może działać samodzielnie lub w systemie – podłączony np. do monitora lub wyświetlacza nagłownego.

Obraz termowizyjny jest bowiem prezentowany na dwóch wyświetlaczach OLED, ale może być również wysyłany do wskazanego miejsca poprzez cyfrowe wyjście wideo. Dodatkowo istnieje możliwość rejestrowania statycznych obrazów termowizyjnych i ich późniejsze odtwarzania (na wewnętrznych wyświetlaczach lornetki) lub przegranie z wewnętrznej pamięci np. do komputera.

Dzięki zastosowanym rozwiązaniom konstrukcyjnym i zaawansowanym metodom przetwarzania obrazu termowizyjnego, udało się uzyskać wysokiej jakości obraz termowizyjny, przy zachowaniu niewielkiej masy (około 800 g) i małym poborze energii (cztery baterie/akumulatory klasy AA zapewniające ciągłą pracę przez maksymalnie 6 godzin, a w cyklu przerywanym przez 8 godzin).

Wielofunkcyjna lornetka termowizyjna WOLT-1 to wielozadaniowy system obserwacyjny, dający żołnierzom możliwość prowadzenia dziennego i nocnego rozpoznania, monitoringu i obserwacji oraz definiowania celu w czasie rzeczywistym z obliczaniem jego współrzędnych. Składa się ona z pięciu głównych modułów: bezpośredniego kanału optycznego DVO, kamery termowizyjnej, dalmierza laserowego, cyfrowego kompasu magnetycznego i odbiornika systemu GPS.

Istnieje jeszcze bardziej rozbudowana wersja tego rozwiązania – lornetka wielofunkcyjna WOLT-2. W niej został dołożony szósty moduł, zawierający kamerę dzienną CMOS.

Opracowane na bazie materiałów PCO.
