Rakietowy Szkwał z Kalibrami-NK. Pierwszy taki rosyjski okręt [FOTO]

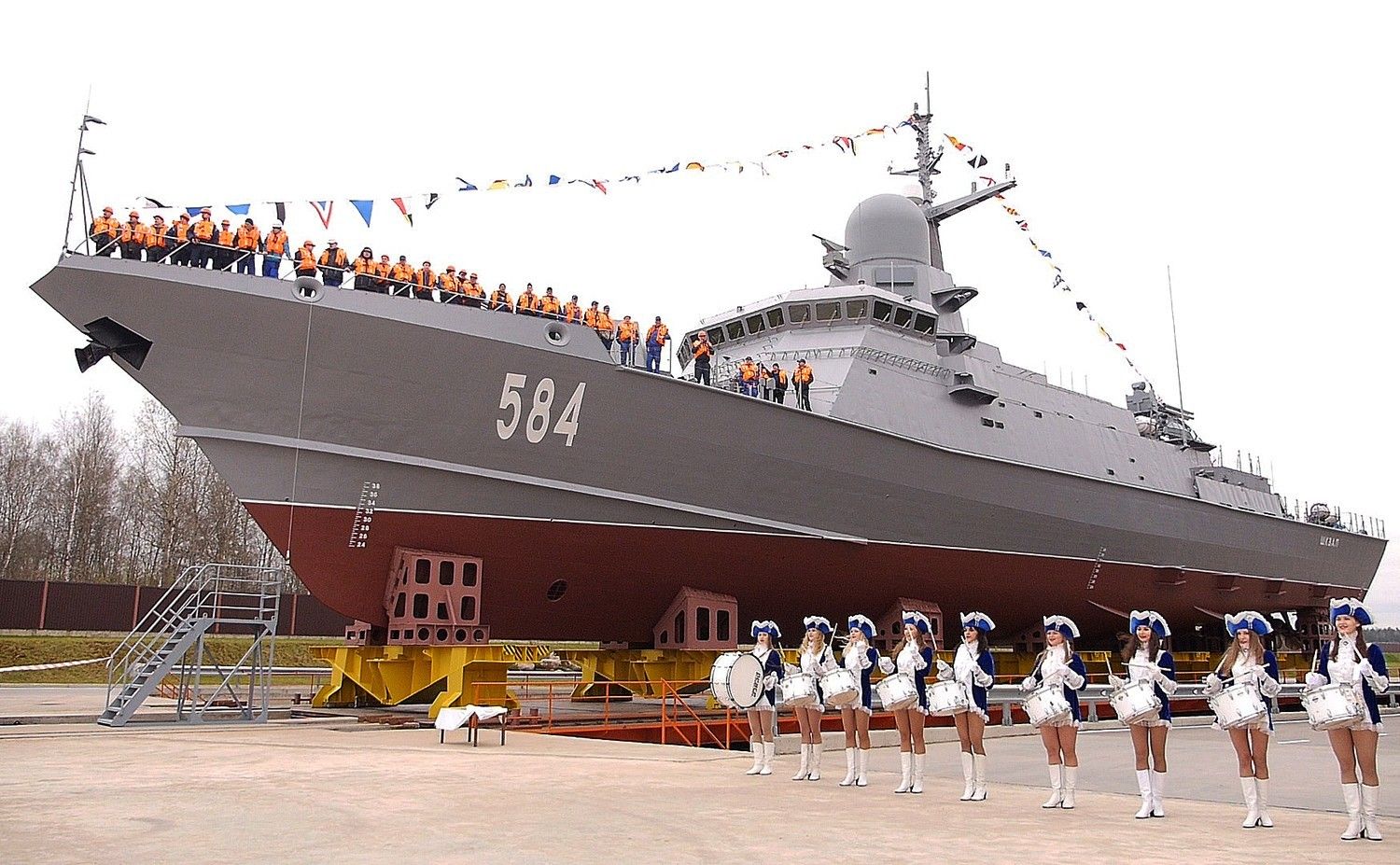

Wodowanie małego okrętu rakietowego Szkwał (584), trzeciej jednostki proj. 22800 Karakurt. Fot. OAO Pełła

W stoczni OAO Pełła w miejscowości Otriadnoje pod Sankt Petersburgiem zwodowano mały okręt rakietowy Szkwał (584), trzecią jednostkę proj. 22800 Karakurt. Jest on pierwszym okrętem tego typu budowanym w docelowej konfiguracji – z rakietowo-artyleryjskim systemem obrony bezpośredniej Pancyr-M i wszystkimi urządzeniami radiolokacyjnymi, w tym radarem z antenami ścianowymi.

Budowa tej jednostki (numer stoczniowy 253) trwa od 29 lipca 2016 roku. Z hali stoczniowej wytoczono ją 30 kwietnia br. Według aktualnych planów okręt ma wejść do służby w przyszłym roku i zasilić Flotę Północną.

W przeciwieństwie do dwóch pierwszych okrętów proj. 22800 Karakurt, Szkwał został uzbrojony w najnowszy rosyjski okrętowy system obrony bezpośredniej Pancyr-M. Będzie on najprawdopodobniej przechodził na tym okręcie próby państwowe przed przyjęciem na uzbrojenie. Dwa pierwsze Karakurty – Uragan (567) i Tajfun (577) – mają zainstalowane dwie 30-mm armaty AK-630M.

Artyleryjsko-rakietowy zestaw obrony bezpośredniej Pancyr-M został zaprojektowany przez biuro konstrukcyjne KBP z Tuły. Mimo mylącej nazwy nie jest morską odmianą lądowego zestawu Pancyr-S1, tylko kolejną wersją rozwojową okrętowego systemu Kasztan/Kasztan-M. Nazwę Pancyr-M przyjęto głównie w celach marketingowych, jako że zestaw lądowy odniósł spory sukces, zdobywając zamówienia rosyjskiej armii i odbiorców zagranicznych.

Model okrętu proj. 22800 Karakurt z systemem Pancyr-M. Fot. Defence24.pl
Model okrętu proj. 22800 Karakurt z systemem Pancyr-M. Fot. Defence24.pl

W ramach modernizacji moduł bojowy zestawu Kasztan-M wzbogacono o stację radiolokacyjną, obserwacyjno-celowniczą głowicę optoelektroniczną oraz rakiety typu 57E6E, które zastąpiły pociski z rodziny 9M311. Co najważniejsze, system przestał być jednokanałowy i w obecnej wersji może zwalczać uzbrojeniem rakietowym cztery cele równocześnie w zakresie 90 stopni.

Pancyr-M zdolny jest do zwalczania celów powietrznych poruszających się z prędkością do 1000 km/h, a jego czas reakcji to 3-5 sekund. Rakiety mogą niszczyć środki napadu powietrznego w odległości do 20 km i na wysokości od 2 m do 15 km. Natomiast przy pomocy armat 30 mm można zwalczać cele znajdujące się w odległości do 4 km oraz na wysokości do 3 km. Zapas amunicji do armat to 1000 pocisków, zaś w podpokładowych magazynach mieszczą się 32 zapasowe rakiety.

Należy jednak zaznaczyć, że zainstalowany na Szkwale zestaw Pancyr-M różni się od modułu bojowego prezentowanego w zeszłym roku np. na targach IMDS w Sankt Petersburgu.

System Pancyr-M. Fot. Defence24.pl
System Pancyr-M. Fot. Defence24.pl

Dużo mniej a właściwie nic konkretnego nie można powiedzieć o systemie radarowym z antenami ścianowymi, który w tej konfiguracji również po raz pierwszy trafił na rosyjski okręt. Cztery prostokątne i cztery wielokątne anteny zostały zainstalowane jedna nad drugą u podstawy masztu. Dzięki temu pokrywają cały horyzont radiolokacyjny.

Łącznie rosyjskie ministerstwo obrony planuje zakup osiemnastu jednostek proj. 22800 Karakurt, które trafią do wszystkich flot. Aktualnie w różnych fazach budowy znajduje się osiem okrętów tego typu. Ich koszt jednostkowy szacuje się na 2 mld rubli.
