Południowokoreańczycy tworzą „morderczą” torpedę
Autor. M.Dura
Koreańczycy potrzebują czterech lat, by rozpocząć seryjną produkcję torpedy superkawitacyjnej, która będzie się poruszała czterokrotnie szybciej niż klasyczne torpedy okrętowe. Przypuszcza się, że rosyjski odpowiednik tego rozwiązania mógł być przyczyną zatonięcia okrętu podwodnego „Kursk” i śmierci 118 członków jego załogi.

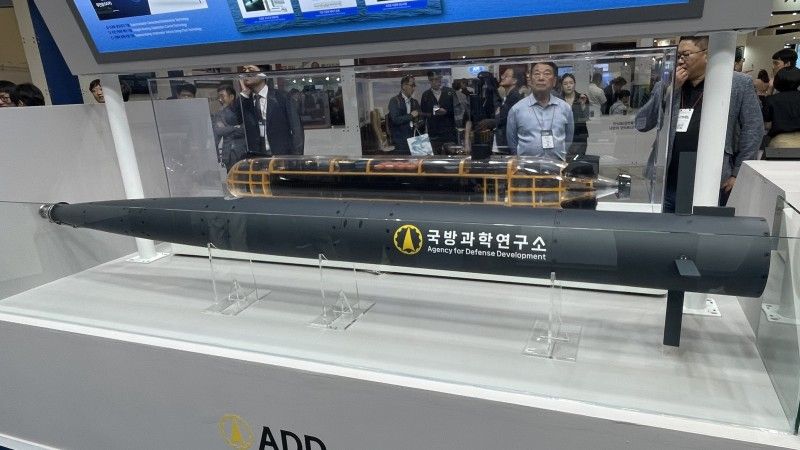

W czasie targów uzbrojenia MADEX 2025 (Maritime and Defence Exhibition) zorganizowanych w dniach 28-30 maj 2025 roku w Busan w Korei Południowej, rządowa Agencja Rozwoju Systemów Obronnych ADD (Agency for Defense Development) ujawniła, że jest w trakcie realizacji programu budowy torpedy superkawitacyjnej. Koreańczycy zaprezentowali przy tym nie tylko samą torpedę, ale również film wykonany w czasie jej faktycznych testów. Oznacza to, że osiągnięto już pierwszy cel programu, którym było przede wszystkim opracowanie technologii kontroli stabilizacji ruchu prostego w warunkach superkawitacji, przy dużej prędkości
Od dawna wiadomo, że jest to duży problem, wymagający opracowania algorytmów współdziałania samego kawitatora ze sterami tak, by przeciwdziałać wszelkim zakłóceniom w ruchu. Jak widać, w Korei Południowej prawdopodobnie udało się to zrobić i obecnie przystąpiono już do drugiego etapu programu, którym ma być praktyczna weryfikacja tej technologii w czasie testów podwodnych realizowanych zresztą w Korei Południowej po raz pierwszy. Efektem końcowym całego programu ma być gotowy do produkcji system uzbrojenia, który wejdzie na wyposażenie w pierwszej kolejności południowokoreańskich okrętów podwodnych.
Autor. M.Dura
Przedstawiono również sam sposób wykorzystania nowego systemu uzbrojenia. Opracowywana torpeda ma być więc odpalana z zanurzonego okrętu podwodnego wykonując atak składający się z trzech, wyraźnie odseparowanych faz. W pierwszej z nich, system ma działać bez efektu kawitacyjnego i wychodząc bliżej powierzchni poruszać się z prędkością „zaledwie” kilkudziesięciu węzłów. W ten sposób ogranicza się możliwość określenia miejsca wystrzelenia torpedy, która staje się „głośna” dopiero w drugiej fazie ataku.
Czytaj też
To właśnie wtedy następuje prawdopodobnie czterokrotne przyśpieszenie, wykorzystujące osiągnięty w pewnym momencie efekt superkawitacji. W trzeciej fazie następuje już atak na wybrany wcześniej cel.
Autor. M.Dura

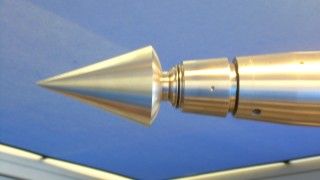

Co ciekawe, Koreańczycy prezentując swoje rozwiązanie w czasie targów MADEX 2025 nie zasłonili dziobu torpedy z kawitatorem, który zazwyczaj jest okryty największą tajemnicą. To właśnie tam znajduje się bowiem zespół mechaniczny, który ma doprowadzić do zjawiska superkawitacji. Zjawisko to jest wzmacniane prawdopodobnie dzięki wykorzystaniu dwóch dysz znajdujących się tuż za kawitatorem, którymi wyprowadza się gazy z silnika. To właśnie dzięki takiemu układowi wokół torpedy wytwarza się bąbel gazowy, przez co torpeda nie napotyka oporu lepkościowego wody co umoożliwia rozpędzenie się do prędkości nawet 200 węzłów (ponad 370 km/h). Jest to więc czterokrotnie więcej niż np. w przypadku wykorzystywanej również w Polsce torpedy ZOP typu MU90.
Nie tylko skraca to czas dojścia do atakowanego celu (co utrudnia przeciwnikowi przeciwdziałanie) ale również zwiększa energię kinetyczną samej torpedy, która z tego powodu nie musi zawierać ładunku wybuchowego.
Chyżwar
Zdjęcia dziobu rosyjskiej torpedy są dostępne. Ciekaw jestem jaki jest napęd w koreańskiej. W przypadku Szkwała mniej więcej wiadomo. Iran produkuje klona rosyjskiej torpedy więc też wiadomo. Choć oni faktycznie zasłonili jej nos. Tajemnicą jest jak podchodzą do napędu Amerykanie i co Niemcy zastosowali w swoim demonstratorze technologii. O tym co zrobili Koreańczycy nic niema w artykule.
Davien3
Chyżwar eksportowy Szkwał ma inny kawitator niż rosyjski Irańczycy mają dostep do wersji eksportowej, taka też jest pokazywana przez Rosjan. Amerykanie i Niemcy zrezygnowali z tej technologii dopóki nie uda się opracowac jak tymi torpedami sterować
Chyżwar
@Davien3 Zgadza się. Dlatego śmieszy mnie "czerwony kapturek" na nosie irańskiej torpedy. A śmieszy mnie tym bardziej, bo Niemcy zdjęcia dziobu swojego demonstratora technologii jednak opublikowali.
TasJI
761 / 5,000 Po tym, jak Rosja opracowała Shkval, rozumiem, że wiele krajów, w tym Niemcy, Stany Zjednoczone i Korea, prowadziło badania nad tym. Później mógł być kraj, który próbował go opracować, inwestując pieniądze + siłę roboczą + czas (24 godziny + okres) + koncentrację (wysoki poziom konieczności). Jednak według plotek Korea ma śledzenie przewodów itp. To trudne! Moim zdaniem urządzenie, które osiąga tak dużą prędkość, będzie generować własny zwiększony hałas. Dlatego spodziewam się, że trudno będzie znaleźć statki lub łodzie podwodne wroga! W przyszłości ta technologia... Na początku nie znajdzie wroga z dużą prędkością, ale gdy tylko zostanie zabezpieczona odległość rażenia, wydaje się, że zaatakuje z dużą prędkością.
Chyżwar
Gdyby rzecz była prosta do opracowania to każdy torpedy tego typu już dawno by miał. Niemniej jednak osiągi torped superkawitacyjnych są imponujące, więc trudno się dziwić, że niektóre państwa wydają furmankę pieniędzy na tą technologię.
Davien3
@TasJi Tyle że Szkwał okazał się zwykłą wunderwaffe. To owszem szybka torpeda o prędkości 200w ale zarazem niekierowana i mająca bardzo mały zasieg Rosjanie używali jej do samoobrony a nie do ataku Takie torpedy badali już Amerykanie i Niemcy ale zrezygnowali z ich wprowadzenia bo wady znacznie przewyższały korzyści Ciekawe czy koreańska torpeda jest jakoś kierowana bo do tej pory tego się nie udało rozwiązać i wszystkie są bronią niekierowaną.
Davien3
@Chyzwar Imponująca jest tylko prędkość ale to broń niekierowana, o minimalnym zasięgu nadająca się własciwie jedynie do samoobrony by atakujący okręt musiał odciąć przewody swoich torped Czyli generalnie wady znacząco przewyższaja jedyną zaletę.
Jan z Krakowa
Ta kawitacja hydrodynamiczna to ciekawe zjawisko, trudne w modelowaniu chociaż dobrze przedstawione modelami matematycznymi, zależy od różnicy ciśnienia strumienia przepływającej wody i ciśnienia pary nasyconej wody w danych warunkach i kwadratu prędkości strumienia przepływającej wokół ciała wody. Superkawitację opisano w artykule. Dziób swojej torpedy z kawitatorem, o nazwie >>Szkwał << pokazują na fotografii Rosjanie. Porządny opis procsów hydrodynamicnych , w tym kawitacji wymaga opisu za pomocą równań różniczkowych cząstkowych nieliniowych, i w szczególności z funkcjami nieciągłymi.
