Od sygnału do działania - rola wiązek kablowych w Siłach Zbrojnych

Materiał sponsorowany

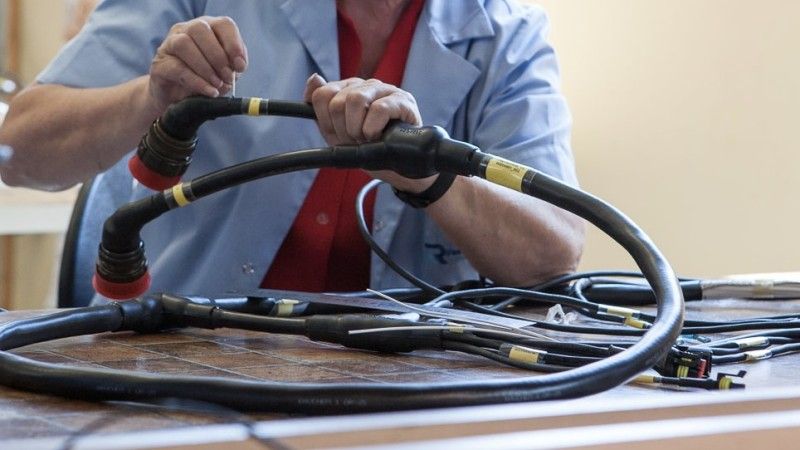

Niewidzialnym, a zarazem niezwykle istotnym elementem tych złożonych systemów są wiązki elektryczne, pełniące funkcję „układu nerwowego” platformy. Przesyłają one dane i zasilanie do wszystkich komponentów — od systemów uzbrojenia i łączności, przez sensory i awionikę, aż po systemy bezpieczeństwa załogi oraz układy sterowania.

Środowisko, w którym działają platformy militarne, jest ekstremalnie wymagające, co stawia wysokie wymagania wobec projektowania i produkcji wiązek kablowych. Muszą one charakteryzować się odpornością na uszkodzenia mechaniczne — wstrząsy, wibracje, uderzenia i ścieranie, a także na czynniki środowiskowe, takie jak temperatura, wilgoć, woda, pył, błoto oraz substancje chemiczne. Okablowanie tego typu powinno wykazywać również wysoką odporność na zakłócenia elektromagnetyczne, spełniać rygorystyczne normy wojskowe oraz zapewniać bezpieczeństwo pożarowe. Aby osiągnąć najwyższe standardy jakościowe okablowania, musimy pamiętać o stosowaniu wyłącznie markowych elementów takich jak kable, oploty, złącza i adaptery.

Spełnienie wszystkich wymagań stawianych tym kluczowym komponentom, jakim są wiązki kablowe, wymaga specjalistycznej wiedzy i doświadczenia. Mając na uwadze polowe warunki pracy wiązek, dużym atutem będzie zaprojektowanie ich modułowo, aby zapewnić łatwy dostęp do złącz oraz szybką wymianę uszkodzonych elementów. W zakresie produkcji szczególną wagę przywiązuje się do zastosowania nowoczesnych materiałów i technologii. Przykładem może być zastosowanie autorskich metod wytwarzania, takich jak overmolding nisko- i wysokociśnieniowy pozwalający na redukcję masy wiązek i zwiększenie wytrzymałości mechanicznej.

Dobór materiałów do wiązki kablowej powinien być ściśle uzależniony od jej przeznaczenia — w wielu zastosowaniach koniecznym jest wykorzystanie tworzyw bezhalogenowych (a więc nie zawierających chloru, fluoru, bromu ani jodu) ze względu na bezpieczeństwo pożarowe. Bezhalogenowość systemu zwiększa bezpieczeństwo załogi danej platformy, ponieważ ogranicza wydzielanie toksycznych gazów a co za tym idzie, znacznie zmniejsza ryzyko zatrucia dymem.

Warto rozwinąć także wspomniany wcześniej temat odporności wiązek elektrycznych na zakłócenia elektromagnetyczne. Platformy militarne to mnogość złożonych systemów elektronicznych emitujących i odbierających sygnały. W dzisiejszym teatrze działań wojennych takiego typu systemy stanowią istotny element walki radioelektronicznej (WRE). Wiązki kablowe, jako integralna część platformy militarnej, muszą być skutecznie ekranowane i zaprojektowane tak, aby zapobiegać zakłóceniom wewnętrznym, redukować niepożądaną emisję elektromagnetyczną, a także chronić przed zewnętrznymi źródłami zakłóceń. Doświadczenia z frontu pokazują, że platformy militarne mające problemy z kompatybilnością elektromagnetyczną to łatwy cel dla wroga. Należy też mieć na uwadze zagadnienie szeroko pojętego cyberbezpieczeństwa lub techniki TEMPEST związanej z podsłuchiwaniem i przechwytywaniem informacji poprzez wrogą analizę sygnałów elektromagnetycznych wytwarzanych przez urządzenia elektroniczne. Zaprojektowanie wiązki kablowej spełniającej wymagania wszystkich powyższych zagadnień nie byłoby możliwe bez wykorzystania zaawansowanego zaplecza technologicznego, takiego jak Laboratorium Kompatybilności Elektromagnetycznej. To właśnie tam wykonywane są pomiary skuteczności ekranowania wiązek, by móc zapewnić, że klienci otrzymają produkt najwyższej jakości.

Podsumowując, wiązki elektryczne to niepozorny, ale absolutnie kluczowy element platform militarnych. Ich niezawodność decyduje o sprawności całego pojazdu — od systemów napędowych, systemów uzbrojenia po łączność i nawigację. Wraz z rozwojem technologii rola wiązek będzie rosła, a ich projektowanie i produkcja stanie się jednym z ważniejszych aspektów inżynierii wojskowej.

Poszukując dostawcy, który do tematu jakości wiązek kablowych podchodzi kompleksowo, warto postawić na sprawdzonego partnera. Radiotechnika Marketing od ponad 25 lat dostarcza wiązki kablowe do wszystkich kluczowych projektów polskiego przemysłu zbrojeniowego. Dzięki ścisłej współpracy z wiodącymi producentami z branży oraz instytucjami badawczymi, firma jest w stanie wdrażać produkty w pełni dopasowane do realiów pola walki.

Radiotechnika jest nie tylko producentem wiązek kablowych, ale przede wszystkim partnerem technologicznym — gotowym wspierać klientów na każdym etapie realizacji projektu: od fazy koncepcyjnej, przez prototypowanie, aż po produkcję seryjną. Wszystkie wiązki przechodzą rygorystyczne testy jakościowe i środowiskowe, a ich parametry są potwierdzane w akredytowanym Laboratorium Kompatybilności Elektromagnetycznej.

Autorzy: Krzysztof Respondek & Wit Tyranowicz
