Legendarna ochrona produkowana w Polsce

Fot. Megmar Logistics & Consulting
Fot. Megmar Logistics & Consulting

Na wschodniej granicy stoi 340 posterunków obserwacyjno-strażniczych z elementów HESCO celem zapewnienia lepszych warunków realizacji zadań przez żołnierzy Wojska Polskiego oraz funkcjonariuszy Straży Granicznej i Policji. Posterunki obserwacyjno-strażnicze stworzone zostały z myślą o ochronie dookólnej oraz z powietrza przed różnymi czynnikami zagrożenia, ale to nie wszystkie rozwiązania z rodziny HESCO, które zaprojektowano, by chroniły życie i zdrowie mundurowych.

Artykuł promocyjny

Szybkość budowy, konstrukcja niezwiązana z gruntem, możliwość napełnienia lokalnie występującym materiałem czy wykorzystania do budowy improwizowanych struktur – to część zalet rozwiązania, jakim jest HESCO Concertainer. Produkcja w Polsce (w jedynej fabryce w Europie), a dokładnie w województwie opolskim, daje mu też wysoką dostępność. W magazynach producenta znajdują się znaczne ilości zestawów HESCO pozwalające na wybudowanie wielu kilometrów trudnych do pokonania barier o różnej konfiguracji.

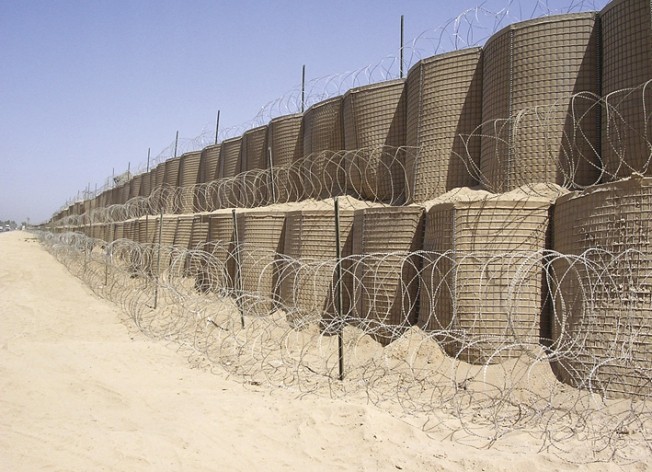

300 metrów bariery w 60 sekund

System HESCO RAID to specjalnie zaprojektowana zapora maskująco-ochronna z zestawów HESCO, ułożona w  przystosowanym do ciągnienia 20-stopowym kontenerze z zainstalowanym mechanizmem dystrybucyjno-zwalniającym. W zależności od typu zestawu,  dwuosobowy zespół  (kierowca + operator) może ustawić w terenie od 237 m do 333 m zapory ochronno-maskującej, przy czym jest to czynność stosunkowo łatwa, realizowana w czasie – około 60 sekund, po czym następuje jej wypełnienie lokalnie występującym materiałem sypkim - wypełniaczem.

System zapewnia natychmiastową ochronę przed naziemną obserwacją, a po jego wypełnieniu ochronę balistyczną i przeciwwybuchową, ochronę przed atakiem przy użyciu pojazdu (jak np. VBIED). Kontener przewożony może być do rejonu przeznaczenia za pomocą pojazdów z systemem samozaładowczym lub innych pojazdów ciężarowych o określonej nośności. Kontener spełnia wszystkie normy ISO dotyczące składowania i transportu. Zwieńczeniem zapory może być rozciągnięty drut ostrzowy, który znacznie utrudni jej sforsowanie.

Na straży granicy

Posterunki obserwacyjno-strażnicze, których 340 stoi na wschodniej granicy Polski, zapewniają ochronę przed ostrzałem z broni małokalibrowej, odłamkami granatów przeciwpiechotnych, jak również niesprzyjającymi warunkami atmosferycznymi. Ponadto ich konstrukcja umożliwia prowadzenie obserwacji w różnych sektorach. Posterunki Hesco to stabilna konstrukcja o ścianach grubości 60 cm i dachu o grubości do 50 cm. Jeden zestaw składa się z elementów nośnych – modułowych koszy wykonanych z siatki zgrzewanej ze stalowego drutu, który zapewnia odpowiednią wytrzymałość i trwałość konstrukcji. Moduły z siatki łączone są w kosze za pomocą spiralnych zawiasów, które uszczelnia się geowłókniną o odpowiedniej gęstości. Kolejnymi elementami konstrukcyjnymi są umożliwiające wykonanie otworów strzelniczo-obserwacyjnych belki stropowe i pokrycie dachowe, a także drobny sprzęt umożliwiający montaż konstrukcji. Wymiary powierzchni użytkowej wewnątrz posterunku to 122 cm x 182 cm, a wysokość do dachu to 198 cm. Zestaw posterunku do transportu mieści się na standardowej palecie o wadze 375 kg.

Rozwiązanie to jest nowoczesną, ale i wytrzymałą konstrukcją stanowiska. Ułatwia realizację zadań obserwacyjno-strażniczych w miejscach, gdzie sytuacja wymaga takich działań. Nadaje się do stosowania w punktach kontrolnych, wysuniętych bazach operacyjnych czy podczas realizacji różnego rodzaju misji sił zbrojnych, Straży Granicznej czy innych organizacji rządowych i pozarządowych. Zaletą konstrukcji posterunku jest możliwość jego demontażu po zakończeniu działań w określonym rejonie i ponownym jego wykorzystaniu do innych zadań w nowym.

Komfort i ochrona

Inną budowlą wykonywaną z elementów konstrukcyjnych HESCO są konstrukcje schronów typu HAB 1/HAB 2. Powstają w rejonach, gdzie koniecznym jest zapewnienie bezpiecznego schronienia, miejsca pracy czy też odpowiednio chronionego miejsca składowania wartościowego sprzętu oraz materiałów niebezpiecznych. Każdy schron mieści osiem osób z osobistą przestrzenią mieszkalną 2 m x 2 m na osobę.

Obiekty typu HAB zapewniają ochronę przed ostrzałem z broni małokalibrowej, przed ostrzałem z moździerzy oraz przed odłamkami od granatów ręcznych czy pocisków artyleryjskich. Konstrukcje poddane zostały testom odpornościowym na działanie pocisków artyleryjskich 107 mm oraz moździerzy 81 czy 120 mm. Stosowane są jako obiekty mieszkalne, elementy szpitali polowych, można stosować je również jako elementy polowych stanowisk dowodzenia oraz jako składy materiałowe czy magazyny materiałów wybuchowych. Zaletą tych konstrukcji jest możliwość łączenia ich ze sobą w dowolnie długie konstrukcje. Stosowane były szeroko podczas misji ISAF w Afganistanie, ale korzystały z nich również firmy naftowe oraz gazowe.

Schron HAB1. Fot. Megmar Logistics & Consulting



Konstrukcja nośna schronu HESCO wykonana jest z modułów wykonanych ze zgrzewanej siatki o odpowiedniej wytrzymałości oraz geowłókniny jako materiału uszczelniającego. Zarówno drut stalowy jak i geowłóknina spełniają wymagania wytrzymałościowe zapewniające stabilność konstrukcji. Specjalnie zaprojektowana konstrukcja dachu zapewnia ochronę przed ostrzałem z góry. Struktura nośna dachu wykonana jest z elementów aluminiowych oraz płyt OSB, które stanowią ekran detonacyjny mający spowodować zadziałanie zapalnika pocisku moździerzowego z dala od zasadniczej warstwy ochronnej w przypadku trafienia. Zasadniczą warstwę ochronną jest grunt – około 40 cm, który ułożony jest na aluminiowej konstrukcji nośnej pod ekranem z płyt OSB, zadaniem tej warstwy jest zatrzymanie odłamków powstałych w wyniku wybuchu. Możliwe jest również doprowadzenie do wnętrza mediów, typu energia elektryczna, oświetlenie, ogrzewanie a nawet klimatyzacja.

Istnieją również inne rozwiązania HESCO o podobnym przeznaczeniu, wykorzystujące typowe kontenery 20’ lub 40’. Rozwiązania te polegają na odpowiednim obudowaniu kontenera ISO elementami rozbudowy fortyfikacyjnej HESCO. Poprzez wzmocnienie i zabezpieczenie kontenera od góry, odpowiedniej grubości warstwą gruntu ułożoną na specjalnie zaprojektowanej konstrukcji nośnej, zostaje zwiększona odporność na rażenie ogniem z broni małokalibrowej czy innych środków rażenia, jak moździerz 81/120 mm czy różnego rodzaju IED.
